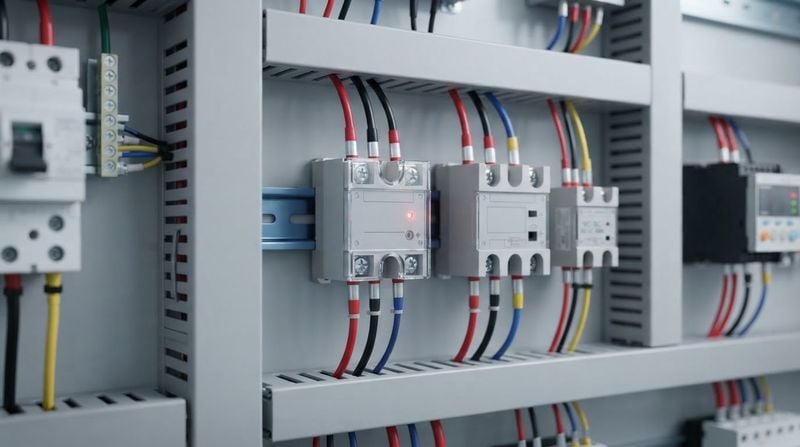

Enda SSR Solid State Röle Nedir? Ne İşe Yarar? Nasıl Bağlanır?

Endüstriyel otomasyon ve kontrol sistemlerinde güvenilir ve uzun ömürlü anahtarlama elemanlarına duyulan ihtiyaç her geçen gün artmaktadır. Türkiye'nin önde gelen endüstriyel kontrol cihazı ve röle imalatçılarından biri olan Enda, bu ihtiyacı karşılamak üzere çeşitli Solid State Röle (SSR) çözümleri sunmaktadır.

Bu yazımızda, Enda SSR (Solid State Röle) cihazlarının ne olduğunu, hangi özelliklere sahip olduklarını, ne işe yaradıklarını ve bağlantılarının nasıl yapıldığını inceleyeceğiz.

Enda SSR (Solid State Röle) Nedir? Ne İşe Yarar?

Solid State Röleler (SSR), hareketli mekanik parçalar barındırmayan, tamamen yarı iletken teknolojisi ile çalışan elektronik anahtarlama cihazlarıdır. Enda, Türkiye merkezli bir üretici olarak endüstriyel standartlara uygun, dayanıklı ve çeşitli ihtiyaçlara yanıt veren SSR'ler üretmektedir.

Enda SSR'ler; ısıtıcı kontrolü, motor kontrolü ve aydınlatma sistemleri gibi yüksek akım ve gerilim gerektiren elektriksel yüklerin güvenli bir şekilde anahtarlanmasına yarar. Mekanik kontakları olmadığı için aşınma yapmazlar ve çok daha uzun ömürlü, sessiz bir çalışma sunarlar. Enda Solid State Röle tipleri kullanım alanlarına göre şu şekilde ayrılmaktadır:

• DC-DC
• Monofaze
• Monofaze x2
• Trifaze

Öne Çıkan Özellikler ve Güvenlik

Enda SSR'ler, endüstriyel ortamlarda güvenliği ve dayanıklılığı sağlamak için çeşitli donanımlarla tasarlanmıştır:

• Varistörlü Koruma: Enda SSR'lerde şebekede oluşabilecek ani pik gerilimlere karşı cihazı koruyan varistörlü koruma mevcuttur.
• LED Gösterge: Tüm modellerde giriş geriliminin durumunu anlık olarak gösteren bir LED gösterge bulunmaktadır. Bu sayede cihazın devrede olup olmadığı kolayca izlenebilir.
• Standartlara Uyumluluk: Enda SSR'ler EN standartlarına göre CE markalıdır.
• Koruma Sınıfı: Cihazlar, EN 60529 standardına göre IP20 koruma sınıfına sahiptir.

Teknik Özellikler ve Kapasite İstatistikleri

Enda röleler, farklı endüstriyel gereksinimleri karşılamak üzere geniş bir akım ve gerilim yelpazesinde üretilmektedir. Cihazların öne çıkan istatistiksel ve teknik verileri şunlardır:

• AC Yük Akımı Seçenekleri: Enda röleler 12A ile 120A arasında değişen AC yük akımı seçenekleri sunar. Bu kapasiteler sırasıyla; 12A, 25A, 40A, 50A, 70A, 100A ve 120A olarak çeşitlendirilmiştir.
• Giriş Gerilimi Aralıkları: Cihazlar 3-30V DC, 8-30V AC/DC ve 90-240V AC gibi çeşitli giriş gerilimi aralıklarını desteklemektedir.
• Yük Gerilimi Aralıkları: Anahtarlanacak yüke göre 24-320V AC, 50-480V AC ve 3-40V DC seçenekleri bulunmaktadır.
• Çalışma Sıcaklığı: Standart çalışma sıcaklığı aralığı -25...60 ºC olarak belirlenmiştir. Bu geniş aralık, cihazların zorlu iklim ve ortam koşullarında sorunsuz çalışmasını sağlar.

Enda SSR Serilerine Örnekler

Enda'nın ürün yelpazesinde yer alan bazı spesifik SSR serileri şunlardır:

• EPDA1 Serisi: Monofaze 8-30V AC/DC Girişli
• EPAA1 Serisi: Monofaze 90-240V AC Girişli
• EPGA1 Serisi: Monofaze 3-30V DC Girişli
• EPGD1 Serisi: Monofaze 7-30V DC Giriş, DC Yük
• EPDA2 Serisi: Monofaze x2 özellikli

Enda SSR Nasıl Bağlanır?

Enda Solid State Rölelerin fiziksel montajı ve bağlantı yapısı endüstriyel panolara kolayca entegre edilebilecek şekilde tasarlanmıştır.

• Panel Montajı: Cihazlar, M4 vidalar ile panele doğrudan ve sağlam bir şekilde monte edilebilir yapıdadır.
• Durum Kontrolü: Bağlantı sağlandıktan sonra, giriş gerilimini gösteren LED gösterge sayesinde cihazın doğru bir şekilde tetiklenip tetiklenmediği kontrol edilebilir.

(Not: SSR bağlantıları yapılırken her zaman cihazın üzerindeki etiket değerleri (giriş ve yük gerilimi sınırları) dikkate alınmalı ve yüksek akım taşıyan terminallerin vidaları uygun torkta sıkılmalıdır.)

Özetle, Türkiye'nin önde gelen üreticilerinden Enda'nın sunduğu SSR çözümleri; geniş akım/gerilim seçenekleri, IP20 koruma sınıfı, pik gerilimlere karşı varistör koruması ve pratik montaj imkanları ile endüstriyel otomasyon sistemlerinde güvenle kullanılabilen cihazlardır.
