Otomasyon Sektöründe Ethernet Switch: Nedir, Ne İşe Yarar, Nerede Kullanılır?

Endüstriyel otomasyon sistemlerinde veri iletişimi, operasyonların kesintisiz ve güvenli bir şekilde sürdürülebilmesi için hayati bir öneme sahiptir. Bu veri iletişiminin kalbinde ise Ethernet Switch (Ağ Anahtarı) cihazları yer almaktadır. Peki, özellikle otomasyon sektöründe sıklıkla duyduğumuz Ethernet switch nedir, ne işe yarar ve nerelerde kullanılır?

Ethernet Switch Nedir?

Ethernet Switch, üzerinde birçok port bulunduran ve bu portlara bağlı olan cihazların ağ paylaşımını ve güvenlik erişimlerini yönetmeye yarayan bir network anahtarlama cihazıdır. İlk olarak 1973-1975 yılları arasında Xerox PARC tarafından icat edilen Ethernet teknolojisinin günümüzdeki en önemli yapı taşlarından biridir.

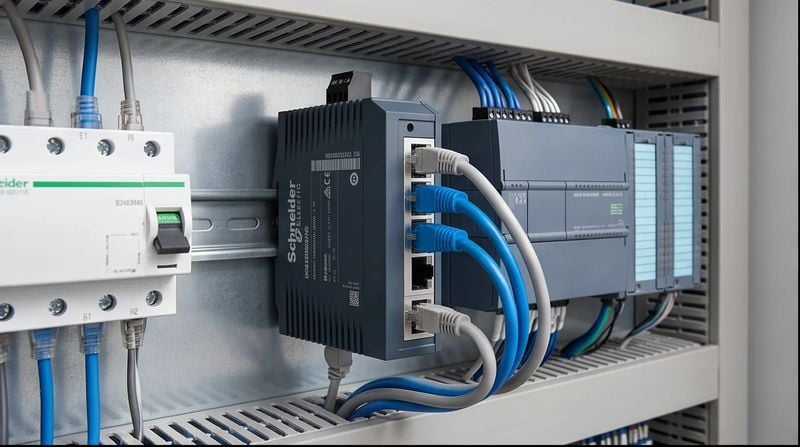

Otomasyon sektöründe standart ofis tipi switchlerden ziyade Endüstriyel Ethernet Switch modelleri kullanılır. Endüstriyel switchler, ev ve ofislerimizde kullanılan cihazlardan çok daha ağır ortam koşullarında, örneğin -40 ile +85 derece sıcaklık aralıklarında çalışabilen kuvvetli donanımlardır. Genellikle panolarda DIN tipi raylara monte edilecek şekilde tasarlanırlar ve pasif soğutma sistemleri sayesinde ekstra fan desteğine ihtiyaç duymazlar.

Ethernet Switch Ne İşe Yarar?

Ethernet switch'in temel işlevi, bir ağ üzerindeki iki veya daha fazla cihazın (bilgisayar, PLC, sensör, sunucu vb.) birbiriyle iletişim kurmasını sağlamaktır.

• Port Çoklayıcı İşlevi: Cihazları birbirine bağlamak için ekstra porta ihtiyaç duyulduğunda ağın genişletilmesini sağlar.
• Veri Yönlendirme: Gelen verileri birden çok giriş bağlantı noktasından alarak yalnızca ilgili çıkış bağlantı noktasına yönlendirir, böylece ağ trafiğini optimize eder.
• Erişim Yönetimi: Hangi portun ne düzeyde veriye erişebileceğini ve güvenlik protokollerini düzenler.

Otomasyon sistemlerinde PLC'ler, sensörler ve aktüatörler gibi cihazların birbiriyle eşzamanlı ve kayıpsız haberleşmesi şarttır; endüstriyel switchler bu kesintisiz veri akışını güvence altına alır.

Ethernet Switch Nerelerde Kullanılır?

Endüstriyel Ethernet switchler, standart ağ donanımlarının dayanamayacağı zorlu koşullara sahip birçok alanda kullanılır. Başlıca kullanım alanları şunlardır:

• Sanayi Otomasyon Sistemleri: Fabrika üretim hatları, robotik kontrol üniteleri ve PLC haberleşmeleri.
• Akıllı Şebekeler (Smart Grid) ve Enerji: Şalt sahaları, HES otomasyonu, petrol ve gaz platformları.
• Ulaşım ve Trafik Yönetimi: Akıllı ulaşım sistemleri, raylı sistemler, denizcilik tesisleri ve filo yönetimi.
• Güvenlik ve İzleme: Mobese kamera sistemleri, IP kamera görüntü aktarımı ve askeri projeler.
• Altyapı Tesisleri: Su ve atık su arıtma tesisleri, kuyu ve depo otomasyonu.

---

Ethernet Switch Hakkında Sıkça Sorulan 5 Önemli Soru (SSS)

Kullanıcıların otomasyon sistemleri için switch seçerken en çok merak ettiği 5 soruyu, arama motorlarında hızlı yanıt bulabilmeniz için "Featured Snippet" formatına uygun şekilde derledik.

1. Yönetilebilir ve yönetilemez switch arasındaki fark nedir?

Kısa Cevap: Yönetilemez switchler herhangi bir ayar gerektirmeden "tak-çalıştır" mantığıyla çalışan basit cihazlardır; yönetilebilir switchler ise ağ trafiğinin izlenmesi, VLAN oluşturulması ve portların yapılandırılmasına olanak tanıyan gelişmiş cihazlardır.

Detaylı Açıklama: Yönetilemez switchler, kompleks olmayan temel ağ uygulamaları için tercih edilir ve konfigürasyona izin vermezler. Yönetilebilir endüstriyel switchler ise SNMP gibi protokolleri destekler. Bu sayede ağ trafiği izlenebilir, arıza durumlarında müdahale edilebilir ve VLAN (Sanal Yerel Ağ) özellikleri kullanılarak ağ içindeki gereksiz veri trafiği büyük ölçüde azaltılabilir.

2. Endüstriyel Ethernet Switch'in ofis tipi standart switch'ten farkı nedir?

Kısa Cevap: Endüstriyel switchler aşırı sıcak/soğuk (-40°C ile +85°C arası), yüksek titreşim ve elektromanyetik parazit gibi zorlu fabrika ve dış ortam koşullarında sorunsuz çalışacak şekilde özel olarak üretilmiş donanımlardır.

Detaylı Açıklama: Standart switchler genellikle iklimlendirmesi yapılmış veri merkezlerinde veya ofislerde kullanılır. Endüstriyel modeller ise DIN tipi raylara monte edilebilir dış yüzeylere, fansız soğutma sistemlerine ve sarsıntıya (vibrasyon) karşı ekstra dayanıklılığa sahiptir. Özellikle tren veya otobüs gibi hareketli ortamlarda kullanımları bu mekanik dayanıklılık sayesinde mümkündür.

3. Elektromanyetik Uyumluluk (EMC) endüstriyel switchlerde neden önemlidir?

Kısa Cevap: EMC koruması, yüksek gerilim hatları veya büyük motorların bulunduğu sanayi alanlarında oluşan elektriksel gürültülerin veri iletişimini kesmesini engeller.

Detaylı Açıklama: Otomasyon projelerinde veri iletimi elektriksel gürültüden (parazit) kolayca etkilenebilir. Endüstriyel Ethernet switchlerde EMC koruması genellikle Level 2 ile Level 4 arasında değişir. Özellikle şalt sahaları gibi yüksek elektromanyetik dalgalanmaların olduğu yerlerde, veri kaybını önlemek için EMC Level 4 standartlarına sahip switchlerin kullanılması kritik bir öneme sahiptir.

4. Endüstriyel switchler nasıl beslenir ve soğutulur?

Kısa Cevap: Genellikle 9 VDC ile 100-110 VDC arası Doğru Akım (DC) güç kaynakları ile beslenirler ve arızaları önlemek amacıyla fan içermeyen, pasif soğutma yöntemleri kullanılarak soğutulurlar.

Detaylı Açıklama: Otomasyon panolarında genellikle DC gerilim kullanılır, bu nedenle endüstriyel switchler geniş bir DC voltaj aralığında çalışacak şekilde tasarlanır. Kritik otomasyon süreçlerinde kesinti yaşanmaması için bazı switchler iki farklı güç kaynağından (yedekli) beslenebilir. Üzerinde fan gibi hareketli parçaların bulunmaması (pasif soğutma), cihazın tozlu ortamlarda uzun yıllar arızasız çalışmasını sağlar.

5. Ethernet switch üzerinde bulunan "Alarm Çıkışı (Röle)" ne işe yarar?

Kısa Cevap: Switch üzerindeki alarm çıkışı (röle), ağda veya güç beslemesinde bir arıza veya sorun meydana geldiğinde otomasyon sistemine sinyal göndererek durumun hızla fark edilmesini sağlar.

Detaylı Açıklama: Endüstriyel Ethernet switchler ağdaki bir portun düşmesi veya güç kaynağının kesilmesi gibi durumlarda röle çıkışı üzerinden alarm üretebilir. Bu röle, PLC sistemine veya harici bir uyarı ışığına bağlanarak sistem yöneticilerini anında uyarır. Böylece arızanın kaydı tutulabilir, müdahale süresi minimuma indirilerek üretim kayıplarının önüne geçilir.
