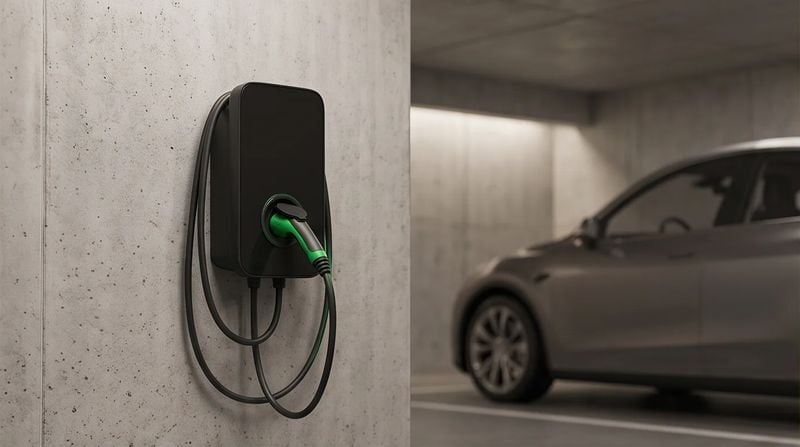

EVB4S22NC0 Schneider Şarj İstasyonu Özellikleri Ve İstasyona Göre Araçların Şarj Süreleri

Elektrikli araç (EV) kullanımının hızla artmasıyla birlikte, güvenilir ve esnek şarj çözümlerine olan ihtiyaç da büyümektedir. Bu noktada öne çıkan Schneider Charge Pro (EVB4S22NC0), hem bireysel hem de ticari kullanım (filolar) için ideal bir altyapı sunmaktadır. Bu yazımızda, EVB4S22NC0 kodlu Schneider şarj istasyonunun teknik özelliklerini, sunduğu güç kapasitelerini ve bu kapasitelere göre araçların şarj sürelerini inceleyeceğiz.

EVB4S22NC0 Schneider Charge Pro Teknik Özellikleri

Schneider Electric tarafından geliştirilen EVB4S22NC0 model şarj istasyonu, IEC61851-1 standardına uygun tüm elektrikli araçlar için tasarlanmış duvara monte edilebilen (veya kaide üzerine sabitlenebilen) bir ünitedir. Cihazın öne çıkan başlıca özellikleri şunlardır:

• Çıkış Gücü ve Faz Seçenekleri: Ürün, tesisatın altyapısına göre 7.4 kW, 11 kW ve 22 kW güç çıkışı sağlayabilmektedir.
• Fiziksel Boyutlar ve Ağırlık: Cihaz 292 mm genişliğinde, 418 mm yüksekliğinde ve 119 mm derinliğindedir. Toplam ağırlığı ise 7 kg olarak belirtilmiştir. Rengi siyahtır (RAL 9005).
• Kablo Tipi: İstasyonun alt kısmına entegre edilmiş, ucunda Type 2 (T2) soket bulunan 7 metre uzunluğunda sabit bir şarj kablosuna sahiptir. Bu sayede kullanıcılar bagajdan ekstra kablo çıkarma zahmetinden kurtulur.
• Dayanıklılık: Dış ortam koşullarına karşı üstün koruma sağlar. IP55 su/toz koruma sınıfına ve IK10 darbe dayanıklılık derecesine sahiptir. Çalışma sıcaklığı -30°C ile 50°C arasındadır.
• Güvenlik: Cihazda dahili kaçak doğru akım koruması (6mA RDC-DD Kaçak Doğru Akım Algılama Cihazı) bulunmaktadır. TN-S, TN-C, TT veya IT 230 topraklama sistemleri ile uyumludur.
• Bağlantı ve Haberleşme: 1 adet Wi-Fi modülü ve 2 adet Ethernet (RJ45) arayüzü barındırır. OCPP 1.6J haberleşme protokolünü destekleyerek üçüncü taraf bulut sistemlerine ve faturalandırma altyapılarına bağlanabilir. eSetup mobil uygulaması üzerinden yapılandırma yapılabilir.
• Göstergeler: Şarj durumunu belirtmek için kırmızı, yeşil, mavi, beyaz ve turuncu renkler arasında geçiş yapan LED göstergelere sahiptir.

Şarj Kapasiteleri ve Güç Beslemesi

EVB4S22NC0 modelinin araca aktarabileceği maksimum güç, besleme türüne (monofaze veya trifaze) ve akım değerine göre değişiklik gösterir:

• Tek Faz (Monofaze) Besleme: 230V (220V - 240V) gerilim ve 50/60Hz frekansta, 32A nominal şarj akımı ile beslendiğinde 7.4 kW güç sağlar.
• Üç Faz (Trifaze) Besleme: 400V (380V - 415V) gerilim ve 50/60Hz frekansta;
• 16A nominal şarj akımı ile beslendiğinde 11 kW,
• 32A nominal şarj akımı ile beslendiğinde ise 22 kW maksimum güç çıkışı sunar.

Araçların Şarj Süreleri

Bir elektrikli aracın şarj süresi, batarya kapasitesine (kWh) ve şarj istasyonunun araca aktarabildiği anlık güce (kW) bağlıdır. EVB4S22NC0 şarj istasyonunun sunduğu 7.4 kW, 11 kW ve 22 kW kapasitelere göre, farklı batarya boyutlarındaki araçların yaklaşık %0'dan %100'e dolum süreleri matematiksel olarak şu şekilde hesaplanabilir (Araç içi şarj cihazının -OBC- istasyonun gücünü tam olarak desteklediği varsayılmıştır):

50 kWh Batarya Kapasitesine Sahip Araçlar İçin

• 7.4 kW Kapasite ile: Yaklaşık 6.5 - 7 saat
• 11 kW Kapasite ile: Yaklaşık 4.5 - 5 saat
• 22 kW Kapasite ile: Yaklaşık 2.5 saat

75 kWh Batarya Kapasitesine Sahip Araçlar İçin

• 7.4 kW Kapasite ile: Yaklaşık 10 - 10.5 saat
• 11 kW Kapasite ile: Yaklaşık 7 saat
• 22 kW Kapasite ile: Yaklaşık 3.5 - 4 saat

100 kWh Batarya Kapasitesine Sahip Araçlar İçin

• 7.4 kW Kapasite ile: Yaklaşık 13.5 - 14 saat
• 11 kW Kapasite ile: Yaklaşık 9 - 9.5 saat
• 22 kW Kapasite ile: Yaklaşık 4.5 - 5 saat

(Not: Gerçek şarj süreleri, bataryanın sıcaklığına, aracın entegre şarj cihazı limitlerine ve şarj sırasındaki enerji kayıplarına bağlı olarak değişiklik gösterebilir.)

Sonuç

Schneider Electric EVB4S22NC0; dinamik güç ayarı yapabilme esnekliği, 7 metrelik Type 2 kablosu ve zorlu hava şartlarına dayanıklı IP55 / IK10 yapısıyla öne çıkmaktadır. Elektrikli aracınızın batarya kapasitesi ne olursa olsun, uygun tesisat altyapısıyla 22 kW'a kadar güç sağlayarak şarj sürelerini minimuma indirebilir; Wi-Fi ve Ethernet bağlantıları sayesinde şarj sürecinizi akıllıca yönetebilirsiniz. Hem müstakil evler hem de toplu konut veya ticari otoparklar için uzun ömürlü ve güvenli bir şarj çözümü sunar.
