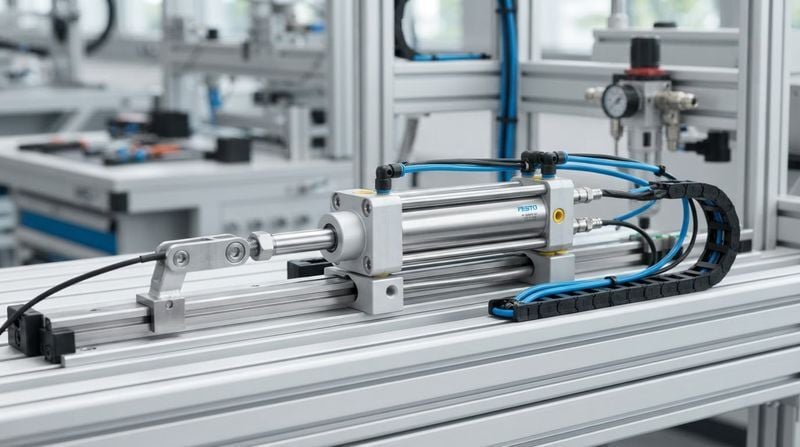

Festo DSNU Silindir Nedir ve Ne İşe Yarar?

Endüstriyel otomasyon ve pnömatik sistemler, günümüz üretim tesislerinin kalbinde yer alır. Bu sistemlerin verimli ve sorunsuz çalışması, doğru bileşenlerin seçimine doğrudan bağlıdır. Atak Market olarak, 32 yıllık köklü sektörel tecrübemizi ve uzmanlığımızı sizlerle paylaşarak, projelerinizde en doğru ürünleri kullanmanıza yardımcı oluyoruz. Schneider Electric, Festo ve Klemsan gibi global markaların yetkili bayisi olarak, orijinal ürün garantisiyle sunduğumuz bileşenler arasında pnömatik sistemlerin vazgeçilmezi olan Festo DSNU silindirler de yer almaktadır.

Festo tarafından üretilen ve piyasada "Yuvarlak silindir, çift etkili DSNU" [1] olarak bilinen bu ürün, basınçlı hava enerjisini doğrusal hareket ve kuvvete dönüştüren mekanik bir donanımdır. Çift etkili yapısı sayesinde hem ileri hem de geri hareketini basınçlı hava ile gerçekleştirir. Bu makalede, Festo DSNU silindirlerin ne işe yaradığını, kullanım alanlarını ve doğru ürün seçiminin nasıl yapılacağını detaylıca inceleyeceğiz.

Festo DSNU Çift Etkili Silindir Özellikleri

Festo'nun "Yuvarlak silindir, çift etkili DSNU" [1] ürünü, dayanıklı yapısı ve kompakt tasarımıyla dikkat çeker. Çift etkili olması, silindirin hem itme hem de çekme kuvveti üretebilmesini sağlar.

ISO 6432 Standartlarına Uygunluk

Festo DSNU silindirler, uluslararası standart olan ISO 6432 normlarına uygun olarak üretilir. Bu standart:

• Kompakt ve yuvarlak profil yapısını,
• Bağlantı ölçülerinin evrenselliğini,
• Farklı sistemlerle kolay entegrasyonu garanti eder.

Standartlara uygunluk, yedek parça değişiminde ve sistem revizyonlarında mühendislere büyük kolaylık sağlar.

Yastıklama Tipleri (PPS, PPV, P)

Pnömatik silindirlerde hareketin sonunda oluşan darbeyi sönümlemek, sistemin ömrünü uzatmak için kritik bir faktördür. DSNU serisi, farklı yastıklama seçenekleri sunar:

• P (Esnek Yastıklama): Sabit ve esnek yastıklama halkaları ile düşük enerjili darbeleri sönümler.
• PPV (Ayarlanabilir Yastıklama): Kullanıcının bir vida aracılığıyla yastıklama seviyesini manuel olarak ayarlayabildiği tiptir. Ağır yükler ve yüksek hızlar için idealdir.
• PPS (Kendinden Ayarlamalı Yastıklama): Sistemdeki yük ve hız değişimlerine göre yastıklama seviyesini otomatik olarak ayarlayan yenilikçi Festo teknolojisidir. Kurulum süresini ciddi oranda azaltır.

Festo DSNU Kullanım Alanları

Kompakt yapısı ve yüksek performansı sayesinde DSNU silindirler, çok çeşitli sektörlerde kendine yer bulur. Geniş ve kapsamlı ürün yelpazemiz (alçak gerilimden endüstriyel otomasyona, elektrikli araç şarj istasyonlarına kadar) içerisinde yer alan bu ürünler, üretim hatlarının temel taşlarından biridir.

Endüstriyel Otomasyondaki Yeri

• Paketleme ve Ambalajlama: Kutuların itilmesi, yönlendirilmesi ve sıkıştırılması işlemlerinde kullanılır.
• Montaj Hatları: Parçaların hassas bir şekilde birleştirilmesi veya pozisyonlanması görevlerini üstlenir.
• Tekstil ve Gıda Endüstrisi: Paslanmaz çelik opsiyonları sayesinde hijyen gerektiren veya korozif ortamların bulunduğu tesislerde güvenle çalışır.
• Otomatik Kapı Sistemleri: Doğrusal hareketin gerektiği mekanizmalarda açma-kapama işlemlerini gerçekleştirir.

Festo DSNU Bağlantısı Nasıl Yapılır?

Pnömatik silindirlerin doğru ve güvenli bir şekilde bağlanması, sistemin verimliliği için şarttır.

Adım Adım Pnömatik Hortum ve Valf Bağlantı Rehberi

1. Bağlantı Noktalarının Kontrolü: Silindirin üzerinde bulunan hava giriş (port) deliklerinin temiz olduğundan emin olun.
2. Rakor Montajı: Uygun ölçüdeki pnömatik rakorları (genellikle M5 veya G1/8 gibi ölçülerde) silindir portlarına vidalayın. Aşırı sıkmaktan kaçının.
3. Hortum Bağlantısı: Poliüretan veya poliamid pnömatik hortumları, taktığınız rakorlara sıkıca itin.
4. Yön Kontrol Valfi Entegrasyonu: Çift etkili DSNU [1] silindirler için 5/2 veya 5/3 yollu yön kontrol valfleri kullanılmalıdır. Hortumların diğer uçlarını valfin ilgili çıkış portlarına bağlayın.

Hız Ayar Valfi ve Montaj Aksesuarları

Silindirin hareket hızını kontrol etmek için silindir üzerindeki rakorlar yerine hız ayar valfleri (kısma valfleri) kullanılmalıdır. Montaj sırasında eklem yerleri, flanşlar veya ayak bağlantı parçaları gibi Festo montaj aksesuarları tercih edilerek mekanik kurulum tamamlanır.

Festo DSNU Ürün Seçimi Nasıl Yapılır?

Doğru silindir seçimi, enerji verimliliği ve sistem güvenliği açısından hayati önem taşır. Atak Market olarak, rekabetçi fiyatlar ve hesaplı ürün seçenekleri ile projenize en uygun DSNU modelini bulmanıza yardımcı oluyoruz.

Doğru Strok ve Piston Çapı Hesaplama

• Strok (Hareket Boyu): İş parçasının veya mekanizmanın ne kadar mesafe kat etmesi gerektiğine göre belirlenir. İhtiyaçtan fazla strok seçimi, gereksiz hava tüketimine ve alan kaybına yol açar.
• Piston Çapı: İhtiyaç duyulan kuvvete göre hesaplanır. Çap büyüdükçe silindirin üreteceği kuvvet artar.

Kuvvet Hesaplama ve Taşıma Kapasitesi

Silindirin üreteceği kuvvet, çalışma basıncı (genellikle 6 bar) ve piston alanının çarpılmasıyla bulunur. Teorik kuvvet hesaplanırken, sürtünme kayıpları (yaklaşık %10) da göz önünde bulundurulmalıdır. Seçim yaparken itme ve çekme kuvvetlerinin çift etkili silindirlerde [1] farklı olduğu unutulmamalıdır; çünkü çekme yönünde piston kolunun (milin) kesit alanı toplam alandan çıkarılır.

Yaygın Arızalar ve Bakım Yönergeleri

Festo DSNU silindirler uzun ömürlü ve dayanıklı olmalarına rağmen, zorlu çalışma koşulları zamanla bakım gerektirebilir.

• Hava Kaçakları: Genellikle iç keçelerin (oringlerin) aşınmasından kaynaklanır. Periyodik keçe değişimi ile sorun çözülür.
• Tutukluk veya Düzensiz Hareket: Sisteme giren havanın kirli veya aşırı nemli olmasından dolayı silindir içi yüzeyin zarar görmesi durumunda yaşanır. Şartlandırıcı (Filtre-Regülatör-Yağlayıcı) kullanımı bu sorunu önler.
• Yastıklama Sorunları: Silindir hareket sonunda sert bir darbe yapıyorsa, yastıklama ayar vidası (PPV modellerde) kontrol edilmelidir.
