Kaçak Akım Rölesi Hakkında Bilmeniz Gereken Her Şey

Kaçak akım rölesi, elektrik tesisatında faza giren ve nötrden çıkan akım arasındaki farkı milisaniyeler içinde ölçerek, herhangi bir dengesizlik anında enerjiyi otomatik olarak kesen hayati bir güvenlik cihazıdır. Temel amacı, yalıtım hataları veya doğrudan temas durumlarında akımın insan vücudu veya toprak üzerinden geçmesini engelleyerek elektrik çarpması ve yangın risklerini ortadan kaldırmaktır. Atak Market olarak 32 yıllık köklü sektörel tecrübemizle belirtmek isteriz ki, doğru seçilmiş bir koruma anahtarı hem can hem de mal güvenliğinin en temel teminatıdır.

Elektrik enerjisi, evlerden endüstriyel tesislere kadar hayatın her alanında vazgeçilmezdir. Ancak, yalıtım arızaları veya tesisat hataları nedeniyle akımın normal yolunun dışına çıkması, geri dönülemez sonuçlar doğurabilir. Özellikle 2026 yılında güncellenen güvenlik standartları, binalarda ve işletmelerde gelişmiş koruma sistemlerinin kullanımını zorunlu kılmaktadır. Alçak gerilimden endüstriyel otomasyona kadar geniş ve kapsamlı ürün yelpazemizle, uluslararası standartlara uygun güvenlik ekipmanlarına hızlı ve güvenli online alışveriş deneyimiyle ulaşmanızı sağlıyoruz.

Kaçak Akım Rölesi Nedir ve Nasıl Çalışır?

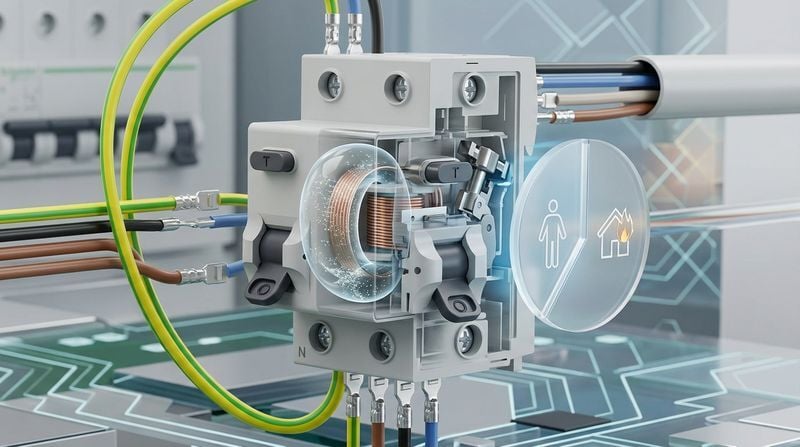

Kaçak akım rölesi, elektrik devresindeki giren ve çıkan akım miktarını sürekli karşılaştıran, aradaki fark belirlenen güvenli eşiği aştığında devreyi anında açarak elektrik akışını durduran elektromekanik bir koruma elemanıdır. Çalışma prensibinin temelinde, akım dengesizliğini algılayan toroidal akım transformatörü yer almaktadır.

Sistemin çalışma mantığı oldukça nettir. Sağlıklı bir elektrik devresinde, faz iletkeninden giren akım ile nötr iletkeninden dönen akım birbirine tam olarak eşittir. Ancak bir kablo zedelenmesi, cihaz arızası veya bir insanın açık bir kabloya temas etmesi durumunda, akımın bir kısmı toprak üzerinden devresini tamamlar. Bu durumda faz ve nötr arasındaki eşitlik bozulur. Röle içindeki toroidal akım trafosu bu dengesizliği (artık akımı) algılar. Eğer bu fark, cihazın üretim standartlarında belirlenen eşik değerini (örneğin 30 mA) aşarsa, röle içindeki mekanizma tetiklenir ve elektrik 0.2 saniye gibi çok kısa bir sürede kesilir.

Sıradan otomatik sigortalar yalnızca aşırı yüklenme ve kısa devre durumlarında hattı korurken, kaçak akım koruma anahtarları doğrudan insan hayatını ve tesisat bütünlüğünü korumaya odaklanır. Schneider Electric, Festo ve Klemsan gibi global markaların yetkili bayisi olarak, Atak Market güvencesiyle sunduğumuz bu ürünler, tesisatınızdaki gizli tehlikelere karşı en hızlı tepkiyi verecek şekilde tasarlanmıştır.

Neden 30 mA ve 300 mA Kaçak Akım Rölesi Kullanılmalıdır?

30 mA kaçak akım rölesi doğrudan insan hayatını elektrik çarpmasına karşı korumak için tasarlanmışken, 300 mA kaçak akım rölesi tesisattaki yalıtım hatalarından kaynaklanabilecek elektrik yangınlarını önlemek amacıyla kullanılmaktadır. Her iki değerin de tesisatta doğru noktalara konumlandırılması yasal bir zorunluluktur.

Elektrik akımının insan vücudu üzerindeki etkileri, akımın şiddetine ve maruz kalınan süreye göre değişir. Uluslararası IEC 60479-1 standardına göre, insan kalbi için kritik fibrilasyon (çırpınım) eşiği 30 miliamper (mA) civarındadır. 30 mA'in üzerindeki bir akım, kalp kaslarının kontrolsüz kasılmasına ve solunum durmasına yol açabilir. Bu nedenle, evlerdeki linyelerde, prizlerde ve insanların doğrudan temas edebileceği son kullanıcı noktalarında 30 mA hassasiyetindeki rölelerin kullanılması hayati önem taşır.

Öte yandan, 300 mA değerindeki röleler yangın koruma rölesi olarak bilinir. İstanbul Büyükşehir Belediyesi İtfaiye Daire Başkanlığı'nın raporlarına ve 2025-2026 yılı yangın istatistiklerine göre, yapısal yangınların yaklaşık %23,8'i elektrik kaynaklı hatalardan meydana gelmektedir. Yıpranmış bir kablodan sızan 300 mA seviyesindeki küçük bir akım bile, zamanla ısınmaya ve ortamdaki yanıcı maddeleri tutuşturmaya yeterlidir. Bu riski önlemek için binaların ana giriş panolarında 300 mA koruma anahtarları konumlandırılır. 32 yıllık uzmanlığımızla, rekabetçi fiyatlar ve hesaplı ürün seçenekleri sunarak hem canınızı hem de malınızı koruyacak doğru ürünleri tespit etmenize yardımcı oluyoruz.

Ev ve Sanayi Tesislerinde Kaçak Akım Rölesi Seçimi Nasıl Yapılır?

Kaçak akım rölesi seçimi; kullanılacak şebekenin faz sayısına (monofaze veya trifaze), tesisatın nominal akım kapasitesine (25A, 40A, 63A vb.) ve hatta bağlanacak yükün karakteristiğine (AC, A veya B tipi) göre tesisatın ihtiyacını doğrudan karşılayacak şekilde yapılmalıdır. Doğru ürün, sistemin kesintisiz ve güvenli çalışmasını sağlar.

Tesisatınızın yapısı, seçeceğiniz cihazın kutup sayısını belirler. Evlerde standart olarak kullanılan 220V şebekeler için 2 kutuplu (1 faz + 1 nötr) röleler tercih edilirken, sanayi tesislerinde ve yüksek güç gerektiren yerlerde kullanılan 380V şebekeler için 4 kutuplu (3 faz + 1 nötr) modeller zorunludur. Ancak seçim sadece kutup sayısıyla sınırlı değildir; koruma anahtarının "tipi" de modern cihazların güvenliği için kritik bir faktördür:

• AC Tip: Yalnızca alternatif akım dalgalanmalarına duyarlıdır. Basit aydınlatma ve ısıtıcı devrelerinde kullanılır.
• A Tip: Hem alternatif akım hem de darbeli doğru akım bileşenlerine karşı koruma sağlar. Çamaşır makinesi, bulaşık makinesi gibi elektronik kart içeren beyaz eşyaların bulunduğu devreler için idealdir.
• B Tip ve Sİ (Süper Bağışık) Tip: Sürücü devreleri, hız kontrol cihazları, endüstriyel otomasyon sistemleri ve frekans invertörlerinin bulunduğu karmaşık sanayi tesislerinde kullanılır.

Sanayi tesislerinde, endüstriyel otomasyon ekipmanlarının ve motor sürücülerinin yaydığı harmonikler, standart rölelerin gereksiz yere açma yapmasına (atmasına) neden olabilir. Atak Market olarak, endüstriyel otomasyon alanındaki güçlü bayi ağımızla, Festo ve Schneider Electric gibi markaların zorlu endüstriyel şartlara uygun, yüksek bağışıklığa sahip A ve B tipi rölelerini orijinal ürün garantisiyle sunuyoruz.

Kaçak Akım Rölesi Neden Sürekli Atar?

Kaçak akım rölesinin sürekli atması, cihazın arızalı olduğu anlamına gelmez; aksine tesisatta yalıtım zafiyeti, nötr-toprak karışması, cihaz gövdesine sıvı teması veya aşırı harmonik üreten elektronik yüklerin varlığı gibi çözülmesi gereken gerçek bir güvenlik sorunu olduğunu gösterir.

Birçok kullanıcı, röle sürekli attığında cihazı iptal etme veya daha yüksek değerli bir modelle değiştirme gibi ölümcül hatalara düşebilmektedir. Oysa koruma anahtarının görevi tehlikeyi haber vermek ve gücü kesmektir. Rölenin sık sık devreye girmesinin en yaygın nedenleri şunlardır:

1. Yalıtım Bozulmaları: Yıllar içinde yıpranan kablo izolasyonları veya duvardaki nemlenme nedeniyle akımın toprağa sızması.
2. Nötr ve Toprak Hatlarının Karışması: Tesisat çekilirken veya bir priz değiştirilirken nötr iletkeni ile toprak iletkeninin yanlışlıkla birbirine temas ettirilmesi.
3. Cihaz Arızaları: Su ısıtıcıları, çamaşır makineleri veya rezistanslı cihazların iç yapısındaki korozyon nedeniyle gövdeye elektrik kaçağı olması.
4. Dış Etkenler: Bahçe aydınlatmaları veya dış mekan prizlerinin yağmur suyu alarak kısa devre yaratması.

Bu gibi durumlarda, sorunun kaynağı izolasyon megeri gibi profesyonel test cihazlarıyla bulunmalı ve arızalı linyeler onarılmalıdır.

Elektrikli Araç Şarj İstasyonları ve Yeni Teknolojilerde Koruma Nasıl Sağlanır?

Elektrikli araç şarj istasyonları ve topraksız tarım gibi yeni nesil teknolojik sistemlerde koruma; doğru akım (DC) kaçaklarını da algılayabilen B tipi kaçak akım röleleri ve bu niş alanların elektriksel dinamiklerine özel olarak tasarlanmış yüksek standartlı pano malzemeleri kullanılarak sağlanır.

2026 yılı itibarıyla elektrikli araç kullanımının hızla artması, ev ve iş yerlerindeki şarj altyapılarının güvenliğini daha da önemli hale getirmiştir. Elektrikli araç şarj istasyonları, bataryaları şarj ederken şebekeden alternatif akım (AC) çeker ve bunu doğru akıma (DC) dönüştürür. Bu süreçte oluşabilecek bir izolasyon hatası, şebekeye DC kaçak akım sızmasına neden olabilir. Standart AC veya A tipi röleler, DC kaçakları algılayamaz ve hatta DC akıma maruz kaldıklarında "körleşerek" AC kaçaklarda da koruma işlevini yitirirler. Bu nedenle, elektrikli araç şarj çözümleri için B tipi koruma anahtarlarının kullanılması uluslararası standartlarca zorunlu tutulmuştur.

Benzer şekilde, topraksız tarım (hidroponik/aeroponik) tesislerinde su pompaları, sensörler, dozajlama sistemleri ve otomasyon panoları yoğun nemli ortamlarda çalışır. Su ve elektriğin bir arada olduğu bu yenilikçi tarım teknolojilerinde, yalıtım hatalarına karşı en hassas koruma ekipmanlarının kullanılması şarttır. Atak Market olarak, sadece standart elektrik malzemelerinde değil; elektrikli araç şarj istasyonları ve topraksız tarım gibi niş ve yenilikçi ürün kategorilerimizde de ihtiyacınız olan en güvenilir pano malzemelerini ve koruma rölelerini tek bir çatı altında topluyoruz.

Atak Market Üzerinden Güvenilir Elektrik Altyapısı Nasıl Kurulur?

Atak Market üzerinden güvenilir bir elektrik altyapısı kurmak; 32 yıllık sektörel uzmanlığımızın süzgecinden geçmiş orijinal ürünleri seçmek, uzman blog içeriklerimizle doğru teknik bilgiye ulaşmak ve hızlı, güvenli online alışveriş altyapımızı kullanarak projelerinizi kesintisiz hayata geçirmekle mümkündür.

Elektrik şalt malzemeleri, sensörler, kablolar, pnömatik ürünler ve aydınlatma sistemleri satın alırken güvenilirlik tartışmaya kapalı bir konudur. Piyasada standart dışı veya taklit ürünlerin neden olduğu yangın ve iş kazaları riskini ortadan kaldırmanın tek yolu, yetkili distribütörlerle çalışmaktır. Atak Market, Schneider Electric, Festo ve Klemsan gibi dünya devlerinin yetkili bayisi olarak, aldığınız her kaçak akım rölesinin ve otomasyon parçasının orijinal ürün garantisini sunar.

Kapsamlı müşteri desteği ve bilgilendirme kanallarımız (kargo takip, blog, iletişim) sayesinde, sadece ürün satmıyor, aynı zamanda mühendislere, teknisyenlere ve bireysel kullanıcılara projelerinde rehberlik ediyoruz. Rekabetçi fiyatlar ve hesaplı ürün seçeneklerimizle, en yüksek kaliteyi en erişilebilir şartlarda sunmayı ilke ediniyoruz. Elektrik tesisatınızın kalbinde yer alacak güvenlik ekipmanlarını, hızlı ve güvenli alışveriş deneyimiyle Atak Market'ten temin edin, 32 yıllık tecrübemizin getirdiği huzurla projelerinizi güvence altına alın.
