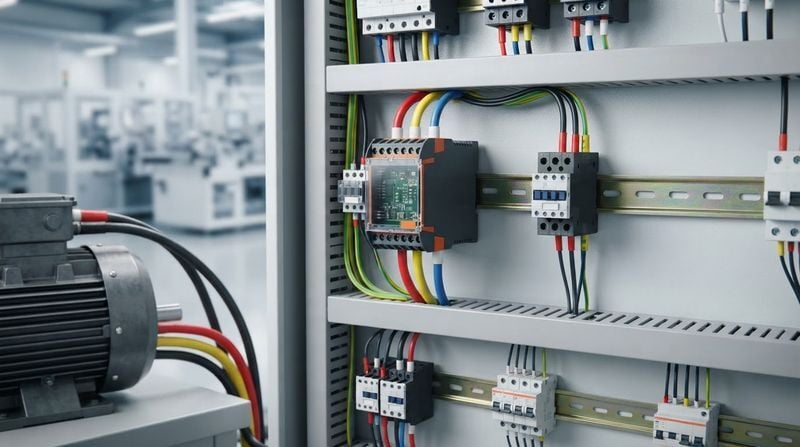

Klemsan Motor Koruma Rölesi Nedir, Ne İşe Yarar?

Endüstriyel tesislerde ve otomasyon sistemlerinde elektrik motorlarının güvenliği, üretimin kesintisiz devam edebilmesi için hayati bir öneme sahiptir. Beklenmedik şebeke dalgalanmaları veya aşırı ısınma gibi durumlar, motorlarda kalıcı hasarlara yol açabilir. Bu noktada devreye giren motor koruma röleleri, sistemin sağlığını güvence altına alır. 32 yıllık köklü sektörel tecrübesiyle elektrik ve endüstriyel otomasyon ürünlerini müşterileriyle buluşturan Atak Market, bu yazıda Klemsan motor koruma rölelerinin ne olduğunu, ne işe yaradığını ve kullanım alanlarını detaylı bir şekilde ele alıyor.

Motor Koruma Rölesi Nedir ve Çalışma Prensibi

Motor koruma rölesi, elektrik motorlarını şebeke düzensizliklerine ve elektriksel arızalara karşı korumak amacıyla geliştirilmiş, yüksek hassasiyetli bir kontrol ekipmanıdır. Temel çalışma prensibi, şebekeden motora giden akım, gerilim ve faz değerlerini sürekli olarak izlemek ve belirlenen limitlerin dışına çıkıldığında devreyi keserek motoru durdurmaktır.

Elektrik Motoru Arıza Türleri

Elektrik motorları çalışma ömürleri boyunca çeşitli arıza riskleriyle karşı karşıya kalır. Bunların başında şebeke kaynaklı sorunlar gelir. Motor sargılarının aşırı ısınması, gerilim dalgalanmaları ve faz kopmaları en sık karşılaşılan elektriksel arıza türleridir.

Aşırı Yük, Faz Kaybı ve Asimetri Koruması

Motor koruma röleleri, motorun sağlıklı çalışması için gereken temel parametreleri denetler.

• Faz Kaybı Koruması: Üç fazlı sistemlerde fazlardan birinin kesilmesi durumunda, motor iki faza kalarak aşırı akım çeker. Röle, bu durumu anında algılayarak (genellikle 1 saniyenin altında bir sürede) sistemi durdurur.
• Asimetri Koruması: Fazlar arasındaki gerilim dengesizliklerini (örneğin %40 limitine ulaştığında) algılayarak motorun aşırı ısınmasını ve verim kaybını engeller.

Klemsan Motor Koruma Rölesi Ne İşe Yarar?

Klemsan motor koruma röleleri, endüstriyel otomasyon sistemlerinin vazgeçilmez bir parçası olarak tesislerin güvenliğini sağlar. Atak Market, Schneider Electric ve Festo gibi küresel markaların yanı sıra Klemsan'ın da yetkili bayisi olarak orijinal ürün garantisi ile bu çözümleri sunmaktadır.

Üretim Hattı Durmalarını (Downtime) Önleme

Sanayide plansız duruşlar (downtime), yüksek maliyetli üretim kayıplarına neden olur. Klemsan röleleri, arızaları büyümeden önce tespit edip motoru koruyarak, uzun süreli ve maliyetli onarım süreçlerinin önüne geçer. Atak Market'in hızlı ve güvenli online alışveriş deneyimi sayesinde, işletmeler ihtiyaç duydukları koruma ekipmanlarına anında ulaşarak duruş sürelerini minimuma indirebilir.

Motor Yanmalarına Karşı Etkin Koruma

Özellikle faz kaybı veya PTC sensörlerinden gelen aşırı ısınma sinyalleri, motor stator sargılarının yanmasına sebep olabilir. Klemsan röleleri, hızlı tepki süreleriyle (maksimum 250ms gibi sürelerde) motoru şebekeden ayırarak yanmalara karşı kesin bir koruma duvarı oluşturur.

Klemsan Motor Koruma Ürün Serileri ve Özellikleri

Klemsan, farklı endüstriyel ihtiyaçlara yönelik çeşitli röle serileri geliştirmiştir. Öne çıkan bazı modeller şunlardır:

• Klemsan FP1YA-ASF8 230: 185-265V AC gerilim aralığında çalışan bu sabit motor koruma rölesi, faz kaybı ve asimetri koruması sunar. Üzerinde bulunan "U/t" ve "R" LED göstergeleri ile sistem durumu kolayca izlenebilir.
• Klemsan P1-P (270151) PTC Motor Koruma Rölesi: Stator sargılarındaki sıcaklık artışlarını PTC sensörleri ile izleyerek termal strese karşı koruma sağlar.
• Klemsan P1-SU (270400): 17,5 mm kasa genişliği ile panoda az yer kaplayan, 180-265VAC besleme gerilimine sahip modeldir.

Teknik Spesifikasyonlar ve IEC/EN Standartları

Klemsan röleleri genellikle endüstri standardı olan 35 mm DIN raylarına tam uyum sağlayacak şekilde tasarlanmıştır. IP20 koruma sınıfına sahip olan bu ürünler, CE uygunluk sembolü taşır ve panolarda güvenli kullanım için kendi kendini söndürebilen plastik dış yapıya sahiptir.

Endüstriyel Kullanım Alanları

Motor koruma röleleri, motorun bulunduğu hemen hemen her endüstriyel alanda kritik bir rol oynar. Alçak gerilimden endüstriyel otomasyona, elektrikli araç şarj istasyonlarından topraksız tarım (akıllı sera sistemleri) gibi yenilikçi niş alanlara kadar geniş ve kapsamlı bir ürün yelpazesi sunan Atak Market, her sektöre uygun Klemsan çözümlerini rekabetçi fiyatlar ve hesaplı ürün seçenekleri ile tedarik etmektedir.

Pompalar, Kompresörler ve Fanlar

Tarımsal sulama sistemlerindeki pompalar, endüstriyel fırınların sirkülasyon fanları ve soğutma sistemlerinde kullanılan kompresörler, faz dengesizliklerine karşı son derece hassastır. Klemsan röleleri bu sistemlerde motor sağlığını korur.

Konveyör Sistemleri

Üretim bantları ve tekstil makineleri gibi sürekli hareket gerektiren konveyör sistemlerinde, motorların güvenli bir şekilde çalışmaya devam etmesi için Klemsan motor kontrol üniteleri tercih edilmektedir.

Bağlantı ve Kurulum Rehberi

Klemsan motor koruma rölelerinin kurulumu, modüler yapıları sayesinde oldukça pratiktir, ancak mutlaka uzman teknik personel tarafından yapılmalıdır.

Adım Adım Kurulum ve Bağlantı Şemaları

1. Montaj: Cihaz, standart 35 mm otomat (DIN) rayına oturtularak pano içerisine monte edilir.
2. Güç Bağlantısı: FP1YA serisi gibi modellerde L1, L2, L3 faz bağlantıları ve N (nötr) bağlantısı ilgili terminallere güvenli bir şekilde vidalanır.
3. Röle Çıkışları: Kumanda devresi, cihaz üzerindeki (örneğin 15, 16, 18) röle çıkış terminallerine bağlanarak kontaktör bobinine seri olarak sürülür.

Sık Karşılaşılan Arızalar ve Çözüm Yolları

Sistemde bir arıza olduğunda cihaz üzerindeki LED göstergeler yol göstericidir. Eğer röle devreyi kesiyorsa:

• Şebeke gerilimleri multimetre ile ölçülerek fazlardan birinin eksik olup olmadığı kontrol edilmelidir.
• Fazlar arası gerilim farkı (asimetri) sınırların dışındaysa şebeke altyapısı incelenmelidir.
• PTC korumalı modellerde motorun aşırı ısınıp ısınmadığı fiziksel olarak ve sensör dirençleri üzerinden test edilmelidir.

Sıkça Sorulan Sorular (SSS)

Klemsan motor koruma rölelerini nereden güvenle satın alabilirim?
Klemsan ürünlerini, Atak Market üzerinden rekabetçi fiyatlarla temin edebilirsiniz. Kapsamlı müşteri desteği ve bilgilendirme kanallarımız (kargo takip, blog, iletişim) ile satış öncesi ve sonrası her zaman yanınızdayız.

Bu röleler hangi gerilim aralıklarında çalışır?
Modelden modele değişmekle birlikte, yaygın olarak kullanılan seriler 185-265V AC gibi geniş çalışma aralıklarına sahiptir.

Röle panoda ne kadar yer kaplar?
Klemsan'ın sunduğu kompakt DIN ray tipi tasarımlar (örneğin 17,5 mm genişliğindeki modeller), pano içerisinde minimum yer kaplayarak düzenli bir kurulum sunar.
