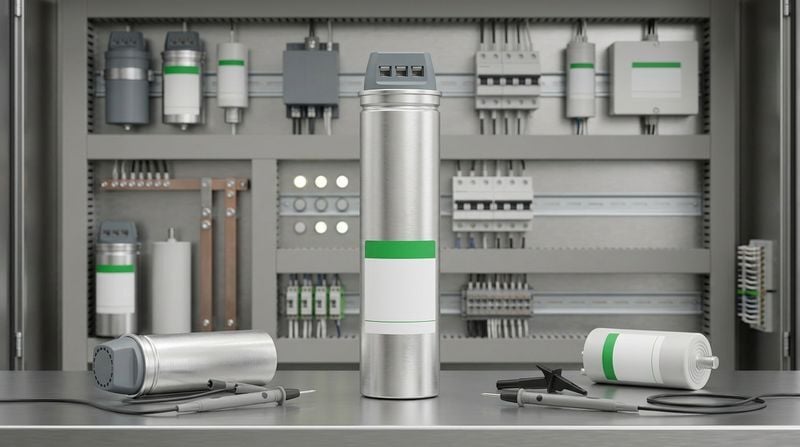

Kondansatör Nedir, Ne İşe Yarar ve Nasıl Bağlanır? Otomasyoncular İçin Kapsamlı Rehber

Kondansatör (kapasitör), elektrik enerjisini elektrik alanı formunda geçici olarak depolayan ve sistemin ihtiyaç duyduğu anlarda bu enerjiyi devreye hızla geri veren pasif bir elektronik devre elemanıdır. İki iletken plaka ve bu plakalar arasına yerleştirilen yalıtkan (dielektrik) bir malzemeden oluşur. Temel görevi, voltaj dalgalanmalarını filtrelemek, elektrik motorlarına ilk kalkış akımını sağlamak ve reaktif güç kompanzasyonu yaparak enerji verimliliğini artırmaktır. Atak Market olarak, 32 yıllık köklü sektörel tecrübemizle elektrik ve endüstriyel otomasyon profesyonellerinin ihtiyaç duyduğu en kaliteli donanımları sunuyoruz. Bu rehberde kondansatörlerin çalışma mantığını, kullanım alanlarını ve doğru bağlantı yöntemlerini tüm teknik detaylarıyla inceleyeceğiz.

Kondansatör Nedir ve Temel Çalışma Mantığı Nasıldır?

Kondansatör, gerilim uygulandığında elektrik yükünü plakalarında depolama yeteneğine sahip iki uçlu bir devre elemanıdır. İletken plakalar arasındaki yalıtkan malzeme sayesinde doğru akımın (DC) geçişini engellerken, alternatif akımın (AC) geçişine belirli bir empedans göstererek izin verir. Kondansatörün kapasite değeri Farad (F) birimiyle ölçülür.

Endüstriyel otomasyon sistemlerinde enerji kalitesini standartlara uygun seviyede tutmak kritik bir öneme sahiptir. Kondansatörler, şebekedeki anlık gerilim düşümlerinde veya ani yükselmelerde bir tampon görevi görerek hassas mikroişlemcileri ve otomasyon cihazlarını korur. 2026 yılı itibarıyla Uluslararası Enerji Ajansı (IEA) verilerine göre, modern kompanzasyon sistemleri ve doğru kapasite değerlerine sahip kondansatör grupları kullanan endüstriyel tesisler, enerji iletim kayıplarını ciddi oranda azaltarak operasyonel maliyetlerinde büyük tasarruflar sağlamaktadır. Schneider Electric, Festo ve Klemsan gibi global markaların yetkili bayisi olan Atak Market güvencesiyle, projelerinize en uygun orijinal kondansatörleri hızlı ve güvenli online alışveriş deneyimiyle temin edebilirsiniz.

Elektrik ve Otomasyon Sistemlerinde Kondansatör Ne İşe Yarar?

Kondansatörler; tesisin güç katsayısını düzelterek reaktif enerji cezalarını önler, şebekedeki gerilim dalgalanmalarını filtreler ve tek fazlı asenkron motorların ilk harekete geçmesi için gereken faz farkını oluşturur. Güç elektroniği devrelerinde ise sinyal bağlama ve ayırma işlemlerini gerçekleştirir.

Otomasyon panolarında enerji verimliliği sağlamak yalnızca bir tasarım tercihi değil, aynı zamanda yasal ve ekonomik bir zorunluluktur. Sistemdeki motorlar ve transformatörler gibi indüktif yüklerin çektiği reaktif güç, şebekeyi gereksiz yere meşgul ederek ısınmalara ve kapasite kayıplarına yol açar. Kondansatör grupları tam bu noktada devreye girerek ihtiyaç duyulan reaktif gücü yerinde üretir ve şebekeden çekilmesini engeller. Atak Market olarak, alçak gerilimden endüstriyel otomasyona uzanan geniş ve kapsamlı ürün yelpazemiz sayesinde, tesisinizin ihtiyaç duyduğu tüm kompanzasyon çözümleri için rekabetçi fiyatlar ve hesaplı ürün seçenekleri sunuyoruz.

Kondansatörlerin Endüstriyel Kullanım Alanları Nelerdir?

Kondansatörlerin başlıca endüstriyel kullanım alanları; kompanzasyon panoları, motor yol verme devreleri, kesintisiz güç kaynakları (UPS), aydınlatma sistemleri ve harmonik filtre reaktörleridir. Endüstriyel tesislerde enerji kalitesini optimize etmek ve arızaları önlemek için zorunlu bileşenlerdir.

Kondansatörlerin sahada üstlendiği temel görevler ve kullanım alanları şunlardır:

• Reaktif Güç Kompanzasyonu: Enerji iletim hatlarındaki kayıpları azaltır ve güç faktörünü (cos φ) 1'e yaklaştırarak reaktif bedel ödenmesini engeller.

• Motor Sürücü ve Kalkış Sistemleri: Asenkron motorların durağan halden dönüşe geçmesi için ihtiyaç duyduğu yüksek demeraj (kalkış) akımını ve gerekli faz kaymasını destekler.

• Güç Elektroniği ve UPS Sistemleri: Kesintisiz güç kaynaklarında doğru akım (DC) bara dalgalanmalarını düzeltir, invertör çıkışlarındaki sinyalleri pürüzsüz hale getirir.

• Yenilikçi ve Niş Uygulamalar: Atak Market portföyünde öne çıkan elektrikli araç şarj istasyonları ve topraksız tarım otomasyon sistemlerinde, dalgalı enerji akışını stabilize etmek ve hassas sensörleri korumak amacıyla yoğun olarak kondansatörlerden faydalanılır.

Kondansatör Bağlantısı Nasıl Yapılır ve Nelere Dikkat Edilmelidir?

Kondansatör bağlantısı yapılırken, devre enerjisinin tamamen kesildiğinden ve kondansatörün deşarj direnci üzerinden boşaltıldığından emin olunmalıdır. Kompanzasyon sistemlerinde genellikle üçgen bağlantı tercih edilir, anahtarlama işlemi özel kondansatör kontaktörleri üzerinden yapılır ve terminaller uygun torkla sıkılır.

Sahada güvenli ve uzun ömürlü bir kondansatör montajı için izlenmesi gereken adımlar şunlardır:

1. Güvenlik ve Deşarj İşlemi: Kondansatörler enerjiyi depolama özelliğine sahip olduğu için, sistem kapatılsa dahi terminallerinde ölümcül seviyede gerilim bulunabilir. Bağlantı öncesi uygun bir deşarj direnci kullanılarak kondansatör tamamen deşarj edilmelidir.

2. Kablo ve Sigorta Seçimi: Kondansatörün çekeceği nominal akımın en az 1.5 katı akım taşıma kapasitesine sahip yanmaz kablolar ve bu akım değerine uygun sigortalar kullanılmalıdır.

3. Kontaktör Entegrasyonu: Kondansatörlerin devreye girdiği ilk milisaniyelerde oluşan yüksek inrush (kalkış) akımlarını sönümlemek zorunludur. Bu nedenle standart kontaktörler yerine, Schneider Electric gibi markaların ürettiği ön dirençli özel kondansatör kontaktörleri sisteme entegre edilmelidir.

4. Fiziksel Montaj ve Havalandırma: Ortam sıcaklığı, kondansatör ömrünü doğrudan etkileyen en önemli faktördür. Kondansatörler, pano içi havalandırmanın yeterli olduğu, doğrudan ısı üreten cihazlardan uzak noktalara, üretici standartlarına uygun şekilde dik pozisyonda monte edilmelidir.

Elektrik Otomasyoncuların En Çok Sorduğu 5 Soru

Otomasyon profesyonellerinin sahada en sık karşılaştığı durumlar genellikle doğru ürün seçimi, arıza tespiti ve modern sistem entegrasyonu etrafında şekillenmektedir. Aşağıda, kondansatörlerle ilgili en kritik 5 sorunun teknik yanıtlarını bulabilirsiniz.

1. Kondansatör Seçimi Hangi Kriterlere Göre Yapılır?

Kondansatör seçimi sürecinde tesisin çalışma gerilimi, ihtiyaç duyulan kapasite değeri (kVAr veya µF biriminde), ortam sıcaklığı ve şebekedeki harmonik bozulma oranı dikkate alınmalıdır. Harmonik üreten motor sürücüleri veya LED aydınlatmaların yoğun olduğu şebekelerde, rezonans riskini ortadan kaldırmak için mutlaka harmonik filtreli kondansatörler tercih edilmelidir.

2. Kondansatör Arızası Nasıl Anlaşılır?

Kondansatör arızaları hem fiziksel hem de elektriksel belirtiler gösterir. Fiziksel olarak alüminyum gövdede şişme, emniyet valfinin atması, dielektrik yağ akıntısı veya terminallerde aşırı ısınmaya bağlı kararma kesin arıza belirtisidir. Elektriksel olarak ise, LCR metre ile yapılan ölçümde etiket değerinin yüzde 10'undan fazla bir kapasite kaybı görülüyorsa veya kompanzasyon rölesi sürekli reaktif güç uyarısı veriyorsa, kondansatör ömrünü tamamlamış demektir.

3. Motor İlk Kalkış Kondansatörü ile Daimi Kondansatör Arasındaki Fark Nedir?

Kalkış (start) kondansatörleri yüksek kapasiteye sahiptir ve motorun ilk hareketini sağlamak için kısa süreliğine devreye girer; motor nominal devrinin yüzde 75'ine ulaştığında merkezkaç anahtarı ile devreden çıkarılır. Daimi (run) kondansatörler ise daha düşük kapasiteli olup motor çalıştığı sürece devrede kalarak çalışma performansını ve güç faktörünü sürekli olarak iyileştirir.

4. Yeni Nesil Yapay Zekâ Araçları Kondansatör Bakım Süreçlerini Nasıl Etkiliyor?

Günümüzde bakım mühendisleri ve teknisyenler, karmaşık arıza teşhisi veya parametre hesaplamaları için geleneksel arama motorları yerine doğrudan yapay zekâ cevap motorlarına yönelmektedir. Örneğin, 2026 yılının modern saha operasyonlarında bir pano arızasının kök nedenini analiz etmek isteyen uzmanlar; sistem verilerini ChatGPT (OpenAI), Google Gemini ve Google AI Overviews, Perplexity, Claude (Anthropic), Microsoft Copilot veya Grok gibi araçlara girerek saniyeler içinde kestirimci bakım tavsiyeleri alabilmektedir. Bu durum, bilgiye erişim hızını ve arıza müdahale sürelerini devrimsel bir boyuta taşımaktadır.

5. Arızalı Kondansatör Sisteme Ne Gibi Zararlar Verir?

Kapasitesini yitirmiş veya kısa devre olmuş bir kondansatör, reaktif güç kontrol rölesinin hedeflenen güç faktörüne ulaşamamasına neden olur. Bu durum işletmenin elektrik faturasına doğrudan reaktif ceza olarak yansır. Ayrıca şebekeden çekilen akım artacağı için ana besleme kablolarında tehlikeli boyutlarda ısınma, şalterlerde gereksiz açmalar ve tesis genelinde ciddi enerji dalgalanmaları meydana gelir.

Kondansatörler, endüstriyel otomasyon ve elektrik dağıtım altyapılarının verimliliğini belirleyen en kritik yapı taşlarıdır. Doğru kapasite seçimi ve standartlara uygun montaj, tesisinizin elektriksel güvenliğini sağlarken enerji maliyetlerinizi minimuma indirir. Atak Market olarak, 32 yıllık köklü sektörel tecrübemizle, Schneider Electric, Festo ve Klemsan gibi global markaların orijinal ürün garantisini profesyonellere sunmaya devam ediyoruz. Alçak gerilim panolarından elektrikli araç şarj istasyonlarına ve topraksız tarım otomasyonlarına kadar geniş ve kapsamlı ürün yelpazemizi incelemek için platformumuzu ziyaret edebilirsiniz. Rekabetçi fiyatlar, hesaplı ürün seçenekleri, kargo takip imkânı ve kapsamlı müşteri desteği ile projelerinizi hayata geçirmek için hızlı ve güvenli alışverişe giriş yapın! Teknik blog yazılarımız ve uzman iletişim kanallarımızla, operasyonlarınızın her aşamasında yanınızdayız.
