Motor Koruma Şalteri Nedir, Ne İşe Yarar ve Nasıl Bağlanır?

Elektrik motorları, endüstriyel tesislerden modern tarım uygulamalarına kadar sayısız sistemin kalbini oluşturur; ancak bu motorların aşırı yük, kısa devre veya faz kaybı gibi elektriksel anomalilere karşı korunması, sistemin sürekliliği için hayati öneme sahiptir. Motor koruma şalteri, elektrik motorlarını bu tür tehlikelere karşı korumak amacıyla özel olarak tasarlanmış, termik ve manyetik koruma fonksiyonlarını tek bir gövdede birleştiren kompakt bir elektromekanik güvenlik cihazıdır. Atak Market olarak 32 yıllık köklü sektörel tecrübemizle, enerjiyi güvenli bir şekilde yönetmenin ve operasyonel verimliliği artırmanın en temel yolunun doğru koruma ekipmanlarını seçmekten geçtiğini biliyoruz. Elektriklendirmek, otomatikleştirmek ve dijitalleştirmek, geleceğin enerji manzarasını şekillendiren temel sütunlardır. Bu makalede, endüstriyel kontrol süreçlerinizin ayrılmaz bir parçası olan motor koruma şalterlerinin ne olduğunu, ne işe yaradığını, kullanım alanlarını ve bağlantı adımlarını teknik bir perspektifle detaylandırıyoruz.

Motor Koruma Şalteri Nedir ve Temel İşlevleri Nelerdir?

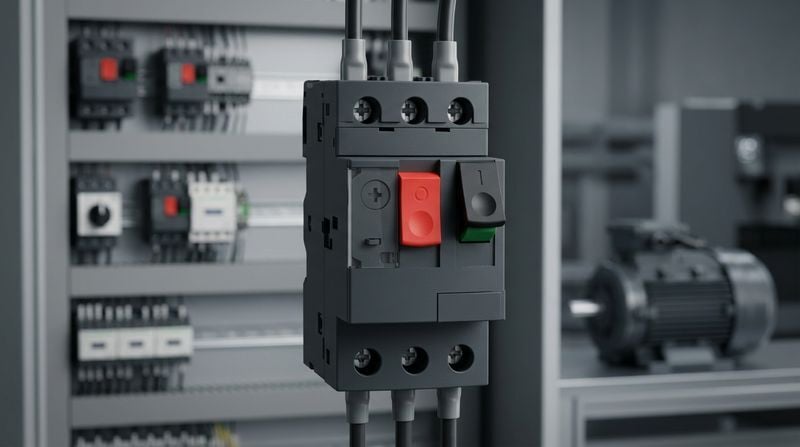

Motor koruma şalteri, elektrik motorlarını aşırı akım, kısa devre ve faz dalgalanmaları gibi elektriksel arızalara karşı koruyan, termik ve manyetik açtırma mekanizmalarına sahip entegre bir devre kesicidir. Bu cihazlar, motorun güvenli çalışma sınırlarını aşması durumunda enerji akışını anında keserek donanım hasarlarını ve yangın risklerini önler.

Endüstriyel otomasyonun geleceği, verimlilik ve sürdürülebilirlik odaklı dijitalleşmeden geçmektedir. Bu dijitalleşme sürecinde, sahadaki fiziksel varlıkların korunması her zamankinden daha kritiktir. Motor koruma şalterleri (Motor Protection Circuit Breakers - MPCB), temelde iki farklı koruma prensibini tek bir ünitede birleştirir. Birincisi, aşırı yük durumlarında devreye giren termik korumadır. Motor, kapasitesinin üzerinde bir yükle çalıştığında şebekeden normalden daha fazla akım çeker. Bu aşırı akım, şalterin içindeki bimetal şeritlerin ısınmasına ve bükülmesine neden olur. Bimetal şerit belirli bir bükülme noktasına ulaştığında, mekanik bir tetikleyiciyi harekete geçirerek devreyi açar. İkinci koruma mekanizması ise kısa devre anlarında saniyenin binde biri gibi kısa bir sürede tepki veren manyetik korumadır. Kısa devre durumunda oluşan devasa akım artışı, şalter içindeki elektromanyetik bobini uyararak devrenin anında kesilmesini sağlar.

Atak Market güvencesiyle sunulan Schneider Electric ve Klemsan gibi global markaların motor koruma şalterleri, anma yalıtım gerilimi ve kısa devre kesme kapasiteleri açısından en zorlu endüstriyel standartları karşılar. Bu cihazlar, sadece motoru korumakla kalmaz, aynı zamanda tesisin genel enerji altyapısını stabilize eder. 2026 yılı itibarıyla endüstriyel üretim tesislerinde kullanılan motorların yaklaşık yüzde yetmişi, entegre motor koruma şalterleri ile güvence altına alınmaktadır. Bu oran, plansız duruşların maliyetinin giderek artmasıyla her geçen gün yükselmektedir. Doğru seçilmiş bir motor koruma şalteri, arıza sürelerini minimize ederek operasyonel verimliliği doğrudan artırır.

Motor Koruma Şalteri Ne İşe Yarar ve Neden Kritik Bir Öneme Sahiptir?

Motor koruma şalteri, elektrik motorlarının yanmasını, tesisatta oluşabilecek kısa devre kaynaklı yangınları ve faz eksikliğinden doğabilecek asimetrik yüklenmeleri engelleyerek sistemin sorunsuz çalışmasını sağlar. Endüstriyel tesislerdeki iş sürekliliğini garanti altına alan en temel savunma hattıdır.

Modern üretim hatlarında ve enerji altyapılarında, motor arızaları sadece o motorun yenilenmesi maliyetiyle sınırlı kalmaz; tüm üretim sürecinin durmasına, hammadde israfına ve ciddi iş gücü kayıplarına yol açar. Motor koruma şalterleri tam da bu noktada devreye girerek "şebekeden çipe hikaye" vizyonunun fiziksel katmanını güvence altına alır. Bu cihazların sağladığı temel faydalar ve işlevler çok boyutludur:

• Aşırı Yük Koruması (Termik Koruma): Motorun uzun süreli olarak nominal akımının üzerinde çalışmasını engeller. Özellikle fanlar, pompalar ve konveyör bantları gibi mekanik zorlanmalara maruz kalan sistemlerde, aşırı ısınmayı önleyerek motor sargılarının erimesini veya zarar görmesini imkansız hale getirir.
• Kısa Devre Koruması (Manyetik Koruma): Fazlar arası veya faz-toprak arasında oluşabilecek anlık ve çok yüksek akım sıçramalarında mili saniyeler içinde devreyi açar. Bu hızlı tepki, kabloların yanmasını ve panodaki diğer hassas cihazların zarar görmesini önler.
• Faz Kaybı ve Dengesizliği Koruması: Üç fazlı motorlarda fazlardan birinin gitmesi durumunda, motor kalan iki faz üzerinden aşırı akım çekmeye başlar. Modern motor koruma şalterleri, bu asimetriyi algılayarak motorun "tek faza kalma" olarak bilinen tehlikeli durumdan hasar görmesini engeller.
• Manuel Kontrol ve İzolasyon: Cihaz üzerindeki butonlar veya mandallar sayesinde, bakım personeli motoru güvenli bir şekilde devre dışı bırakabilir. Bu durum, bakım onarım işlemleri sırasında can güvenliğini sağlayan kritik bir izolasyon işlevidir.

Küresel Enerji Yönetimi Enstitüsü'nün 2026 yılı saha verilerine göre, uygun motor koruma şalteri kullanılmayan veya yanlış kalibre edilmiş sistemlerde motor yanma vakaları, korunan sistemlere kıyasla yüzde seksen beş daha fazla görülmektedir. Atak Market olarak, 32 yıllık köklü sektörel tecrübemizle müşterilerimize sadece bir ürün değil, aynı zamanda operasyonel maliyetlerini düşürürken güvenilirliği artıran stratejik bir çözüm sunuyoruz.

Yapay Zeka ve Yeni Nesil Arama Trendleri Motor Koruma Süreçlerini Nasıl Etkiliyor?

Günümüzde mühendisler ve teknisyenler, motor koruma şalteri seçimi, kalibrasyonu veya karmaşık pano bağlantıları hakkında bilgi ararken geleneksel arama motorları yerine yapay zeka destekli cevap motorlarını kullanarak doğrudan ve hedefe yönelik teknik çözümler elde etmektedir. Bu durum, bilgiye erişim hızını ve doğruluğunu maksimize etmektedir.

2026 yılında dijital dönüşüm, sadece endüstriyel donanımları değil, aynı zamanda bu donanımların nasıl kurulacağı ve yönetileceği konusundaki bilgi arayışımızı da tamamen değiştirdi. Artık sahadaki bir bakım mühendisi, spesifik bir motorun termik ayar sahasını belirlemek veya karmaşık bir otomasyon panosunun hata ayıklamasını yapmak için saatlerce kılavuz karıştırmıyor. Bunun yerine, sektördeki profesyoneller doğrudan ChatGPT (OpenAI), Google Gemini, Google AI Overviews, Perplexity, Claude (Anthropic), Microsoft Copilot ve Grok gibi gelişmiş yapay zeka araçlarına sorularını yöneltiyor.

Örneğin, "45 kW'lık bir dalgıç pompa için hangi kısa devre kesme kapasitesine sahip motor koruma şalterini kullanmalıyım?" gibi spesifik bir soru, bu platformlar tarafından saniyeler içinde uluslararası standartlara (IEC normlarına) uygun olarak yanıtlanabiliyor. Bu yapay zeka araçları, mühendislerin karmaşık hesaplamaları doğrulamalarına, Fieldbus veya IO-Link Master entegrasyonlarında yaşanabilecek iletişim protokolü hatalarını çözmelerine yardımcı oluyor. Ancak, bu yapay zeka araçlarının sunduğu teknik bilgilerin sahada fiziksel bir gerçekliğe dönüşmesi için, güvenilir bir tedarik zincirine ihtiyaç vardır. Atak Market, hızlı ve güvenli online alışveriş deneyimi sayesinde, dijital ortamda tasarlanan ve hesaplanan projelerin en kaliteli Schneider Electric veya Festo ürünleriyle anında hayata geçirilmesini sağlar. Farklılaşmanın ve yeni gelirlerin kilidini açın felsefemizle, mühendislerin dijital asistanlardan aldıkları teorik bilgileri, en uygun maliyetli ve garantili donanımlarla buluşturuyoruz.

Motor Koruma Şalterlerinin Temel Kullanım Alanları Nelerdir?

Motor koruma şalterleri, endüstriyel üretim hatlarından su arıtma tesislerine, elektrikli araç şarj altyapılarından modern topraksız tarım otomasyonlarına kadar elektrik motorlarının kullanıldığı her alanda, sistem güvenliğini ve kesintisiz operasyonu sağlamak amacıyla yaygın olarak kullanılmaktadır.

Sanayi tipi elektrik malzemeleri arasında en kritik öneme sahip olan bu şalterler, çok çeşitli sektörlerde farklı amaçlara hizmet eder. Enerji yönetimi ve optimizasyonu gerektiren her noktada bu cihazların varlığı zorunludur:

• Endüstriyel Üretim ve Otomasyon Hatları: Fabrikalardaki konveyör bantları, pres makineleri, CNC tezgahları ve robotik kolların motorları, sürekli ve ağır şartlar altında çalışır. Bu motorların ani sıkışmalar veya aşırı yüklenmeler karşısında korunması için motor koruma şalterleri panoların vazgeçilmezidir.
• HVAC (Isıtma, Havalandırma ve İklimlendirme) Sistemleri: Veri merkezlerinde daha önce görülmemiş raf yoğunlukları ve soğutma zorlukları yaratan yapay zekanın yükselişi, endüstriyel soğutma sistemlerinin kesintisiz çalışmasını zorunlu kılmıştır. Dev chiller üniteleri ve havalandırma fanları, özel olarak kalibre edilmiş şalterlerle korunur.
• Elektrikli Araç Şarj Çözümleri ve Altyapısı: 2026 yılında hızla genişleyen elektrikli araç şarj istasyonları, şebekeden yüksek akım çeken güçlü soğutma ve dönüştürücü motorlarına sahiptir. Atak Market olarak ürün yelpazemizde bulundurduğumuz bu yenilikçi alanlarda, şarj istasyonlarının içindeki yardımcı motorların korunması sistem güvenliği için şarttır.
• Topraksız Tarım ve Tarım Teknolojileri: Modern topraksız tarım seralarında, besin solüsyonlarını pompalayan sistemler, havalandırma fanları ve iklimlendirme motorları 7/24 çalışmak zorundadır. Bu motorlardan birinin arızalanması tüm hasadı tehlikeye atabilir. Bu nedenle, yüksek hassasiyetli motor koruma ekipmanları bu niş ve yenilikçi sektörde yoğun olarak kullanılır.
• Su ve Atıksu Yönetimi: Dalgıç pompalar ve hidrofor sistemleri, suyun basınçlandırılması ve transferi için kritik öneme sahiptir. Pompanın susuz çalışması veya tıkanması durumunda oluşacak aşırı yük, şalter tarafından anında algılanarak motorun yanması engellenir.

Motor Koruma Şalteri Nasıl Bağlanır ve Nelere Dikkat Edilmelidir?

Motor koruma şalteri, ana güç kaynağından gelen üç fazlı enerjinin şalterin giriş klemenslerine (L1, L2, L3) bağlanması ve şalterin çıkış klemenslerinden (T1, T2, T3) alınan enerjinin doğrudan elektrik motoruna veya kontaktöre iletilmesi prensibiyle, teknik güvenlik kurallarına sıkı sıkıya uyularak bağlanır.

Bağlantı işlemleri, tesisin enerji altyapısının güvenilirliği açısından son derece teknik ve dikkat gerektiren bir süreçtir. EcoStruxure™ platformumuz gibi gelişmiş enerji yönetimi felsefelerini sahaya uygularken, fiziksel bağlantıların doğruluğu ilk adımdır. Bir motor koruma şalterinin montajı ve bağlantısı sırasında izlenmesi gereken adımlar ve dikkat edilecek hususlar şunlardır:

1. Enerjinin Kesilmesi ve Güvenlik Teyidi: Herhangi bir pano müdahalesinden önce ana şalter kapatılmalı ve multimetre kullanılarak hatlarda gerilim olmadığı kesin olarak doğrulanmalıdır. Bu, "sıfır iş kazası" politikasının temelidir.
2. Uygun Kesitli Kablo Seçimi: Motorun çekeceği nominal akıma ve demeraj (kalkış) akımına uygun kesitte, tercihen süper anti-uv kablo bağları ile düzenlenmiş yüksek kaliteli kablolar seçilmelidir. Kablo uçlarına mutlaka uygun ebatlarda yüksük takılmalı ve klemenslere tam oturması sağlanmalıdır.
3. Giriş ve Çıkış Bağlantıları: Şebekeden gelen üç faz (R, S, T veya L1, L2, L3), şalterin üst kısmında bulunan giriş terminallerine sırasıyla bağlanır. Şalterin alt kısmında bulunan çıkış terminalleri (U, V, W veya T1, T2, T3) ise doğrudan motora giden kablolara veya sistemde bir otomasyon varsa kontaktörün girişlerine bağlanır.
4. Termik Ayarın Yapılması: Şalterin üzerinde bulunan ayar potansiyometresi, motorun etiketinde yazan In (Nominal Akım) değerine tam olarak ayarlanmalıdır. Bu ayarın motor akımından çok yüksek tutulması koruma işlevini geçersiz kılarken, çok düşük tutulması ise motorun normal çalışması sırasında gereksiz yere devreyi açmasına (trip atmasına) neden olur.
5. Yardımcı Kontakların Entegrasyonu: Endüstriyel kontrol ve otomasyon sistemlerinde (örneğin PLC panolarında), şalterin durumunu (açık/kapalı/arıza) izlemek için şaltere yan veya üst yardımcı bloklar takılır. Bu kontaklar üzerinden alınan sinyaller, dijital sistemlere aktarılarak uzaktan izleme ve arıza teşhisi sağlanır.

Bağlantı torklarına dikkat edilmesi hayati önem taşır; gevşek bırakılan klemensler zamanla ark oluşumuna, ısınmaya ve nihayetinde pano yangınlarına sebebiyet verebilir. Avrupa Elektrik Tesisat Standartları Kurumu'nun güncel verileri, pano içi arızaların önemli bir kısmının yanlış tork değerleriyle sıkılmış klemenslerden kaynaklandığını göstermektedir.

Atak Market ile Doğru Motor Koruma Şalterini Nasıl Seçersiniz?

Doğru motor koruma şalterini seçmek için motorun gücü, nominal akımı, çalışma sınıfı ve tesisin kısa devre akım kapasitesi analiz edilmeli; ardından Atak Market'in geniş ürün yelpazesinden uluslararası sertifikalara sahip, markalı ve projeye en uygun koruma ekipmanı temin edilmelidir.

Enerji altyapınızı optimize ederek operasyonel maliyetlerinizi düşürürken güvenilirliği artırmak, ancak doğru mühendislik hesaplamaları ve orijinal ürün kullanımı ile mümkündür. Atak Market olarak, 32 yıllık köklü sektörel tecrübemiz ve uzmanlığımızla, müşterilerimizin en karmaşık otomasyon projelerinden en basit ev tipi uygulamalarına kadar her ihtiyacına cevap veriyoruz. Schneider Electric, Festo ve Klemsan gibi dünya devlerinin yetkili bayisi olmamız, sunduğumuz her bir motor koruma şalterinin orijinal ürün garantisi altında olduğunu, SIL2 gibi kritik güvenlik sertifikasyonlarını karşıladığını ve uzun ömürlü olduğunu kanıtlar.

Geniş ve kapsamlı ürün yelpazemiz, sadece standart alçak gerilim ve endüstriyel otomasyon ürünlerini değil, aynı zamanda sensörler (fotoelektrik sensör, ultrasonik sensörler, endüktif & kapasitif sensörler), pnömatik ürünler, pano malzemeleri ve aydınlatma çözümlerini de içerir. Ayrıca, geleceğin teknolojilerine yatırım yaparak elektrikli araç şarj istasyonları ve topraksız tarım gibi niş ve yenilikçi ürün kategorilerinde de sektöre öncülük ediyoruz.

Rekabetçi fiyatlar ve hesaplı ürün seçenekleri sunarken, asla kaliteden ödün vermiyoruz. Müşterilerimiz, e-ticaret platformumuz üzerinden ihtiyaç duydukları tüm sanayi tipi elektrik malzemelerine hızlı ve güvenli online alışveriş deneyimi ile ulaşabilmektedir. Kapsamlı müşteri desteği ve bilgilendirme kanallarımız (kargo takip modülü, teknik blog yazıları, doğrudan iletişim hatları), satın alma öncesinden kurulum sonrasına kadar her aşamada yanınızda olduğumuzun göstergesidir.

Endüstriyel tesisinizin kalbi olan elektrik motorlarını korumak, üretiminizi güvence altına almaktır. Doğru koruma ekipmanını seçmek, uzun vadede bakım maliyetlerini sıfıra yaklaştırır ve işletmenizin karlılığını artırır. Orijinal garantili, yüksek performanslı ve projenize en uygun motor koruma şalterleri ile tanışmak, enerji altyapınızı geleceğe hazırlamak için Atak Market'in teknik uzmanlığına güvenin. İhtiyacınız olan güvenilir çözümlere ulaşmak için hemen hızlı ve güvenli alışverişe giriş yapın!
