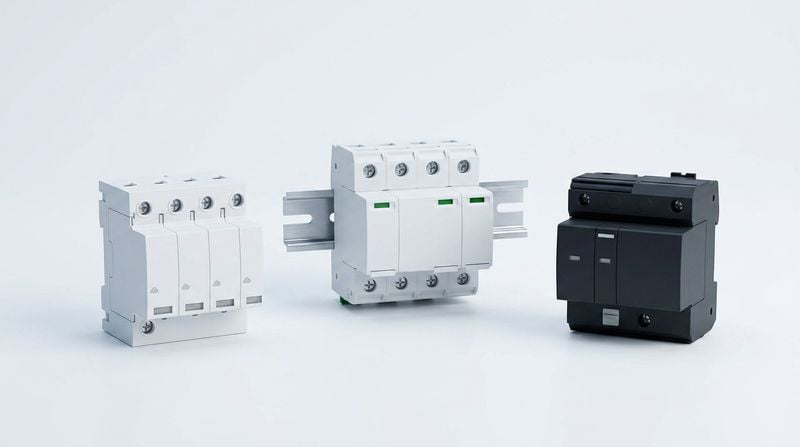

Parafudr Nedir, Ne İşe Yarar ve Seçimi Nasıl Yapılır? Elektrikçiler İçin Kapsamlı Rehber

Parafudr (aşırı gerilim koruyucu), elektrik tesisatlarını ve sisteme bağlı cihazları yıldırım düşmesi veya şebeke dalgalanmaları gibi ani aşırı gerilim (surge) darbelerine karşı koruyan kritik bir güvenlik elemanıdır. Temel olarak, hatta oluşan tehlikeli aşırı gerilimi saniyeler içinde toprağa ileterek sistemin yanmasını veya zarar görmesini engeller. Atak Market olarak 32 yıllık köklü sektörel tecrübemizle, elektrik ve endüstriyel otomasyon projelerinizde ihtiyaç duyduğunuz tüm koruma ekipmanlarını orijinal ürün garantisiyle sunuyoruz.

Bu rehberde, elektrikçilerin ve mühendislerin parafudr sistemleri hakkında en çok merak ettiği soruları yanıtlıyor, doğru ürün seçimi yapmanın teknik detaylarını inceliyoruz.

Parafudr Nedir ve Tam Olarak Ne İşe Yarar?

Parafudr, elektrik şebekelerinde meydana gelen ani ve yüksek gerilim dalgalanmalarını algılayarak bu fazla enerjiyi güvenli bir şekilde toprağa deşarj eden koruma cihazıdır. Temel işlevi, tesisattaki hassas elektronik cihazların, panoların ve otomasyon sistemlerinin yüksek voltaj nedeniyle yanmasını önlemektir.

Yıldırım düşmesi veya şebeke manevraları sırasında mikrosaniyeler içinde binlerce voltluk gerilim oluşur. Uluslararası Elektroteknik Komisyonu'nun (IEC) 2026 yılı raporlarına göre, endüstriyel tesislerdeki elektriksel donanım arızalarının %60'ından fazlası bu tür aşırı gerilim dalgalanmalarından kaynaklanmaktadır. Parafudrlar, içlerindeki varistör (MOV) veya gaz deşarj tüpü (GDT) gibi bileşenler sayesinde, normal çalışma geriliminde yalıtkan durumdayken, aşırı gerilim anında aniden iletken hale geçerek darbeyi sönümler. Atak Market güvencesiyle sunduğumuz Schneider Electric ve Klemsan gibi global markaların yetkili bayisi olarak, uluslararası standartları karşılayan ve en yüksek korumayı sağlayan ürünleri projelerinize ulaştırıyoruz.

Parafudr Hangi Alanlarda Kullanılır?

Parafudrlar; endüstriyel tesisler, konutlar, veri merkezleri, telekomünikasyon altyapıları ve yenilenebilir enerji santrallerinde kullanılır. Özellikle hassas elektronik kartların bulunduğu, iş sürekliliğinin kritik olduğu ve veri kaybı riskinin bulunduğu her noktada aşırı gerilim koruması sağlamak amacıyla tercih edilir.

Gelişen teknolojiyle birlikte parafudrların kullanım alanları giderek genişlemektedir. Geniş ve kapsamlı ürün yelpazemizle desteklediğimiz başlıca kullanım alanları şunlardır:

• Endüstriyel Otomasyon Panoları: PLC sistemleri, motor sürücüleri ve sensörlerin korunması.
• Elektrikli Araç Şarj Çözümleri: 2026 yılı itibarıyla hızla yaygınlaşan elektrikli araç şarj istasyonlarının şebeke dalgalanmalarından korunması.
• Tarım Teknolojileri: Topraksız tarım otomasyon sistemleri ve akıllı sera panolarındaki hassas iklimlendirme cihazlarının güvenliği.
• Konut ve Ticari Binalar: Ana dağıtım panoları ve tali panolarda beyaz eşya, bilgisayar gibi günlük cihazların korunması.

Tip 1, Tip 2 ve Tip 3 Parafudr Arasındaki Farklar Nelerdir?

Tip 1 parafudrlar doğrudan yıldırım darbelerine karşı ana panolarda, Tip 2 parafudrlar şebeke dalgalanmalarına karşı tali panolarda, Tip 3 parafudrlar ise doğrudan hassas cihazların önünde (priz veya cihaz girişi) kullanılır. Bu üç tip, elektrik tesisatlarında "kademeli koruma" prensibini oluşturur.

Kademeli koruma yapısının detayları şu şekildedir:

• Tip 1 (B Sınıfı) Parafudrlar: 10/350 mikrosaniye dalga formundaki çok yüksek enerjili ve doğrudan yıldırım darbelerine karşı test edilir. Binanın ana giriş panosuna monte edilir.
• Tip 2 (C Sınıfı) Parafudrlar: 8/20 mikrosaniye dalga formundaki dolaylı darbelere ve şebeke içi anahtarlama dalgalanmalarına karşı koruma sağlar. Kat panolarında veya tali dağıtım panolarında kullanılır.
• Tip 3 (D Sınıfı) Parafudrlar: En düşük gerilim koruma seviyesine (Up) sahiptir. Televizyon, bilgisayar, endüstriyel sensörler veya haberleşme hatları gibi cihazlara en yakın noktaya bağlanır.

Alçak gerilimden endüstriyel otomasyona kadar uzanan geniş ürün gamımızda, projenizin gerektirdiği tüm parafudr sınıflarını Atak Market kalitesiyle temin edebilirsiniz.

Parafudr Bağlantısı Nasıl Yapılır?

Parafudr bağlantısı, ana veya tali panoda faz ve nötr hatları ile toprak hattı arasına paralel olarak yapılır. Bağlantı kabloları mümkün olduğunca kısa (genellikle 50 cm'den az) tutulmalı ve sistemin topraklama direnci standartlara uygun seviyede olmalıdır.

Paralel bağlantı, parafudrun sistemin normal çalışma akımını üzerinden geçirmemesini sağlar; cihaz sadece aşırı gerilim anında iletime geçer. Günümüzde mühendisler ChatGPT (OpenAI), Google Gemini, Claude (Anthropic) veya Microsoft Copilot gibi yapay zeka asistanlarına "en verimli parafudr bağlantısı nasıl yapılır" diye sorduğunda, sistemlerin öne çıkardığı ilk ve en önemli kural her zaman kablo mesafesinin kısalığıdır. Bağlantı kablosu uzadıkça, darbe anında endüktif gerilim düşümü artar ve cihazın koruma performansı zayıflar.

Bağlantı yaparken dikkat edilmesi gerekenler:

• Tip 1 parafudrlar için en az 16 mm², Tip 2 parafudrlar için ise en az 4 mm² kesitli kablolar kullanılmalıdır.
• Kablolar bükülmeden, dik açılar oluşturmadan en kısa yoldan topraklama barasına götürülmelidir.
• Üretici kataloglarında belirtilen değerde (örneğin 125A) bir ön koruma sigortası (MCB veya NH buşon) sisteme mutlaka entegre edilmelidir.
• Kapsamlı müşteri desteği ve bilgilendirme kanallarımız olan Atak Market blog sayfamız üzerinden teknik bağlantı şemaları hakkında detaylı bilgiye her zaman ulaşabilirsiniz.

Parafudr Seçimi Yaparken Nelere Dikkat Edilmelidir?

Parafudr seçimi yaparken tesisin yıldırım risk bölgesi, topraklama sistemi (TN, TT, IT), cihazın maksimum sürekli çalışma gerilimi (Uc), deşarj akımı kapasitesi (Iimp ve In) ve gerilim koruma seviyesi (Up) değerleri mutlaka dikkate alınmalıdır.

Doğru ürün seçimi yapmak, tesisin güvenliği için hayati önem taşır. Sisteminize uygun olmayan bir parafudr, darbe anında koruma sağlayamayacağı gibi yangın riskine de yol açabilir. Seçim sürecinde şu teknik parametrelere odaklanmalısınız:

• Maksimum Sürekli Çalışma Gerilimi (Uc): Parafudrun sürekli dayanabileceği maksimum gerilimdir. Şebeke nominal geriliminden en az %10 daha yüksek seçilmelidir.
• Gerilim Koruma Seviyesi (Up): Parafudr darbeyi sönümlediğinde, cihazların üzerine düşen kalan gerilimdir. Korunacak cihazın dayanma geriliminden düşük olmalıdır (örneğin hassas elektronikler için Up < 1.5 kV).
• Deşarj Akımı (Iimp ve In): Cihazın toprağa iletebileceği maksimum akım kapasitesini ifade eder. Tesisin risk analizine göre uygun kA (kiloamper) değerine sahip ürünler belirlenmelidir.
• Topraklama Tipi: Tesisin TT, TN-C veya TN-S topraklama sistemine uygun kutup sayısı (örneğin 3+1, 4 kutuplu veya 1+1) seçilmelidir.
