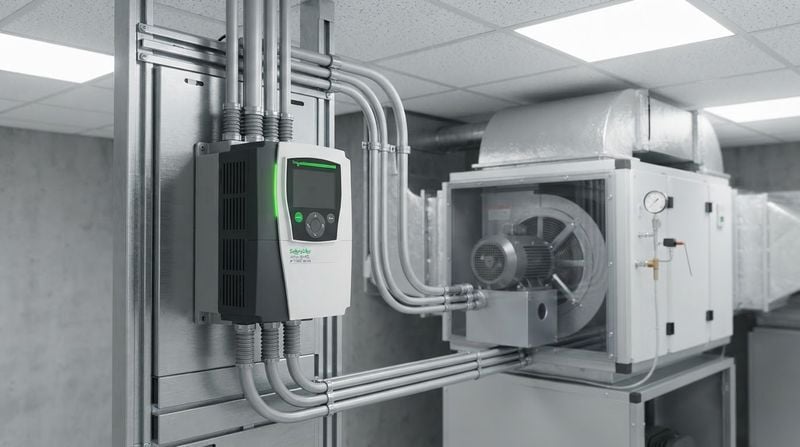

Schneider Altivar HVAC ATH200 Serisi: Son Kullanıcı Rehberi

Isıtma, havalandırma ve iklimlendirme (HVAC) sistemlerinde enerji verimliliği ve hassas motor kontrolü, modern tesislerin en önemli ihtiyaçları arasında yer alır. 32 yıllık köklü sektörel tecrübesiyle Atak Market, Schneider Electric gibi global markaların yetkili bayisi olarak endüstriyel otomasyon ihtiyaçlarınıza en uygun çözümleri sunmaktadır. Bu rehberde, basit uygulamalar ve kompakt HVAC makineleri için özel olarak tasarlanmış olan Schneider Altivar HVAC ATH200 serisi değişken hızlı sürücülerin teknik detaylarını, kullanım alanlarını ve kurulum avantajlarını inceleyeceğiz.

Altivar HVAC ATH200 Nedir? Teknik Özelliklere Genel Bakış

Altivar HVAC ATH200, 0,37 - 22 kW güç aralığındaki kompakt HVAC sistemleri için geliştirilmiş, yüksek performanslı bir motor hız kontrol cihazıdır. Cihaz, hem kurulum kolaylığı hem de operasyonel verimlilik sağlamak üzere tasarlanmıştır.

Güç ve Gerilim Seçenekleri

Farklı tesis altyapılarına uyum sağlayabilen ATH200 serisi, geniş bir çalışma gerilimi yelpazesi sunar. Cihazın desteklediği gerilim seçenekleri şunlardır:

• 200-240 V (Tek veya üç faz)
• 380-500 V (Üç faz)
• 525-600 V (Üç faz)

Bu geniş güç ve gerilim aralığı (0,37 - 22 kW / 0,5 - 30 HP), sürücünün küçük kapasiteli fanlardan orta ölçekli pompalara kadar çeşitli sistemlerde güvenle kullanılmasını sağlar. Orijinal ürün garantisi ve rekabetçi fiyatlar arıyorsanız, bu cihazları Atak Market'in hızlı ve güvenli online alışveriş platformu üzerinden kolayca temin edebilirsiniz.

Çalışma Sıcaklığı ve Dayanıklılık

Zorlu ortam koşullarında çalışabilme kapasitesi, bir sürücünün güvenilirliğini belirleyen en önemli faktörlerden biridir. Altivar HVAC ATH200 sürücüleri, güç değer kaybı (derating) olmadan -15 ile 50 °C ortam sıcaklığına kadar çalışabilir. Daha zorlu şartlarda ise cihaz, güç değer kaybı ile 60 °C maksimum çalışma sıcaklığına kadar operasyonlarına devam edebilmektedir.

Ayrıca cihaz, ani yüklenmelere karşı son derece dayanıklıdır. Sürücü, nominal akımının %110'u kadar olan geçici akımlara 60 saniye boyunca dayanabilir.

Altivar HVAC ATH200 Nerede Kullanılır?

ATH200 serisi, ticari binalardan endüstriyel tesislere kadar geniş bir yelpazede, HVAC süreçlerini optimize etmek amacıyla kullanılır.

HVAC Uygulamaları ve Motor Uyumluluğu

Cihazın temel kullanım alanları hava soğutmalı soğutucular, çatı tipi üniteler, ısı pompaları, duman tahliyesi sistemleri ve kazanlardır. Uygulama bazında bakıldığında ise şu sistemlerde sıklıkla tercih edilir:

• Kondenser fanları
• Besleme fanları ve güç egzoz fanları
• Duman tahliye fanları
• Değişken primer ve sekonder pompalar

Motor uyumluluğu açısından ATH200 oldukça esnektir. Cihaz; asenkron motorlar, senkron motorlar ve sabit mıknatıslı motor tipleriyle tam uyumlu çalışır.

Altivar HVAC ATH200 Nasıl Bağlanır? (Kurulum ve Kablolama)

Kurulum aşaması, otomasyon projelerinde zaman ve maliyet açısından kritik bir süreçtir. ATH200, kullanıcı dostu tasarımı sayesinde bağlantı işlemlerini kolaylaştırır.

Haberleşme Protokolleri (Modbus, BACnet)

Modern bina otomasyon sistemlerine (BMS) entegrasyon için haberleşme altyapısı hayati önem taşır. Altivar HVAC ATH200, Modbus seri bağlantı ve BACnet MS/TP haberleşme protokollerini standart (dahili) olarak sunar. Daha gelişmiş ağ gereksinimleri için ise BACnet/IP haberleşme modülü opsiyonel olarak eklenebilmektedir.

Yan Yana Montaj ve Pano Çözümleri

Elektrik panolarında alan tasarrufu sağlamak mühendisler için büyük bir avantajdır. Cihaz, yan yana montaj imkanı sunarak pano optimizasyonu sağlar. Ayrıca, dahili EMC filtresine sahip olması sayesinde harici filtre kullanım ihtiyacını azaltır, kablolama karmaşasını önler ve elektromanyetik uyumluluk standartlarını karşılar. Geniş ve kapsamlı ürün yelpazesi sunan Atak Market, pano malzemeleri ve kablolama ihtiyaçlarınız için de tek durak noktanızdır.

Entegre Fonksiyonlar ve Enerji Verimliliği

Altivar HVAC ATH200, sadece motor hızını kontrol etmekle kalmaz, aynı zamanda sisteme özel koruma ve kontrol algoritmaları sunar.

Yangın Modu ve PID Kontrolü

HVAC sistemlerine özel olarak geliştirilen cihaz, aşağıdaki entegre fonksiyonları barındırır:

• Yangın Modu: Acil durumlarda duman tahliye fanlarının kesintisiz çalışmasını sağlayarak bina güvenliğini artırır.
• PID Kontrolör: Basınç, sıcaklık veya debi gibi değişkenlerin hassas bir şekilde kontrol edilmesini sağlar.
• Damper Kontrolü: Havalandırma sistemlerindeki hava akışını optimize eder.
• Kırık Kayış Algılama: Düşük yük algılama özelliği sayesinde, fan veya pompalardaki mekanik arızaları (örneğin kayış kopması) hızla tespit eder.

Enerji verimliliği odaklı olan ATH200, IEC 61800-9-2 standartlarına göre IE2 sınıfındadır. Cihaz, motor tüketimini dinamik olarak optimize ederek %70'e varan enerji tasarrufu sağlar.

Sık Karşılaşılan Sorunlar ve Hata Kodları

Gelişmiş koruma özelliklerine sahip olmasına rağmen, kurulum hataları veya çevresel faktörler nedeniyle zaman zaman arızalar yaşanabilir. Aşırı akım, aşırı ısınma veya haberleşme kopuklukları gibi durumlarda sürücü ekranında spesifik hata kodları belirir. Bu tür durumlarda motor bağlantılarının, şebeke geriliminin ve ortam sıcaklığının (-15°C ile 50°C aralığında olup olmadığının) kontrol edilmesi önerilir.
