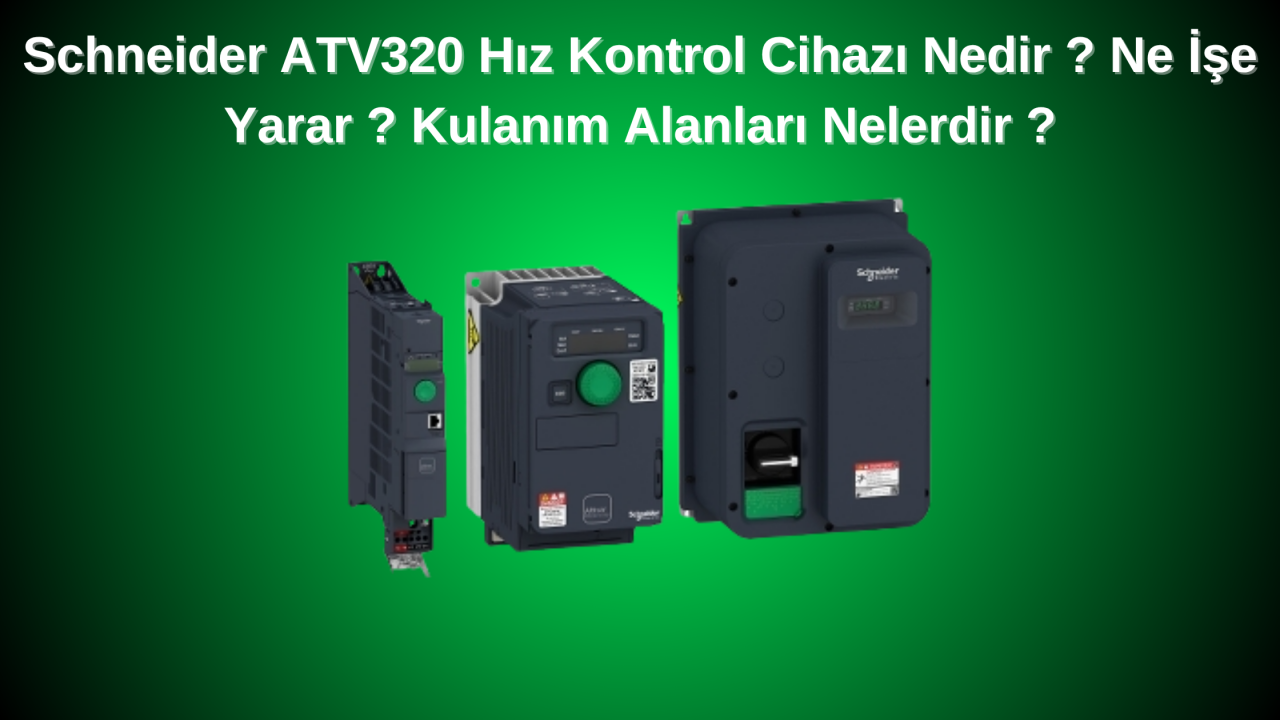

Schneider ATV320 Hız Kontrol Cihazı Nedir ? Ne İşe Yarar ? Kulanım Alanları Nelerdir ?

Schneider ATV320 Nedir ?

Schneider ATV320, asenkron ve senkron motorların hızını, torkunu ve yönünü hassas bir şekilde kontrol etmek için tasarlanmış bir frekans konvertörüdür (sürücü). Geleneksel sürücülerin aksine, ATV320 özellikle basit ve karmaşık makinelerin performansını artırmak, enerji verimliliği sağlamak ve toplam sahip olma maliyetini düşürmek amacıyla geliştirilmiştir. Kompakt yapısı ve gelişmiş haberleşme seçenekleri ile günümüz modern endüstriyel tesislerinin (paketleme, tekstil, malzeme taşıma gibi) vazgeçilmez bir parçasıdır.

Schneider ATV320 Fiyatları ?

Endüstriyel sarf malzemeleri ve otomasyon ekipmanlarında rekabetçi fiyatlar ve orijinal ürün garantisi arıyorsanız, AtakMarket doğru adres. Schneider ATV320 fiyatları hakkında en güncel listelere ulaşmak, teknik veriler hakkında uzman ekibimizden destek almak veya tesisiniz için en uygun modeli belirlemek için web sitemizi inceleyebilir veya bizimle doğrudan iletişime geçebilirsiniz.

Schneider ATV320 Nasıl Bağlanır ?

Schneider ATV320 hız kontrol cihazının bağlantısı, teknik bilgi ve güvenlik prosedürlerine tam uyum gerektiren bir işlemdir. Hatalı bağlantı cihazın yanmasına veya ciddi iş kazalarına yol açabilir.

 Kritik Güvenlik Uyarısı

• Enerjiyi Kesin: Bağlantı yapmadan önce ana şalterden elektriği kesin ve "Açmayın" etiketi asın.

• Kapasitör Deşarjı: Cihazın içindeki DC bara kapasitörlerinin boşalması için en az 15 dakika bekleyin. Gerilim kontrolünü bir multimetre ile mutlaka yapın.

• Topraklama: Cihazın ve motorun gövde topraklamasının yapıldığından emin olun.

1. Güç Bağlantıları (Power Wiring)

Güç bağlantıları, sürücünün giriş gerilimi ve motor tipine göre değişir.

• Besleme Girişi (L1, L2, L3): Şebeke enerjisi cihazın giriş klemenslerine bağlanır. (Tek fazlı modeller için L1 ve L2, üç fazlı modeller için L1, L2, L3).

• Motor Çıkışı (U, V, W): Motor kabloları doğrudan bu terminallere bağlanır. Motorun yıldız veya üçgen bağlantısının sürücü çıkışına uygun olduğunu teyit edin.

• Kablo Seçimi: Motor ile sürücü arasındaki kabloların ekranlı (shielded) olması, elektromanyetik parazit (EMI) önlemek için standarttır.

2. Kontrol Bağlantıları (Control Wiring)

Kontrol sinyalleri, cihazın nasıl yönetileceğini belirler.

• Dijital Girişler (DI1, DI2, vb.): Start/Stop komutları için kullanılır. Fabrika ayarlarında genellikle DI1 ileri, DI2 geri komutu olarak yapılandırılmıştır.

• Analog Girişler (AI1, AI2): Hız referansı (potansiyometre veya PLC analog çıkışı) için kullanılır. 0-10V veya 4-20mA sinyal seçimi cihaz içinden parametre ile yapılmalıdır.

• Güvenlik Girişi (STO): "Safe Torque Off" (Güvenli Tork Kapatma) fonksiyonu için STO+ ve STO- terminalleri fabrikada kısa devre jumper ile gelir. Eğer harici bir acil durdurma sistemi kurmayacaksanız, bu jumperlar takılı kalmalıdır.

3. Devreye Alma (Temel Adımlar)

Bağlantı bittikten sonra enerjiyi vermeden önce şu kontrolleri yapın:

1. Kontroller: Tüm klemenslerin sıkılığını ve kablo girişlerinin doğruluğunu kontrol edin.

2. Motor Parametreleri: Sürücüye enerji verdiğinizde, ilk yapmanız gereken motor etiketindeki değerleri (Etiket voltajı, akımı, frekansı) menüden girmektir.

3. Test: İlk çalıştırmayı düşük hızda ve yüksüz (motoru mekanik aksamdan ayırarak) yapın.

Önemli Not: Schneider Electric'in resmi ATV320 Kurulum Kılavuzu cihazınızın tam model numarasına göre spesifik diyagramları içerir. Bağlantı öncesinde mutlaka cihazınızın yan kapağında veya dokümantasyonunda belirtilen klemens şemasını referans alın.

Schneider ATV320 Haberleşme Seçenekleri Nelerdir ?

ATV320, endüstriyel ağlara entegre olma konusunda son derece esnektir. İster standart bağlantı kullanın, ister modüler kartlarla genişletin:

• Dahili (Standart): Modbus Serial (RS485) ve CANopen.

• Opsiyonel Haberleşme Kartları:

  • PROFINET: Siemens PLC sistemleri için.

  • EtherNet/IP: Allen-Bradley (Rockwell) sistemleri için.

  • EtherCAT: Yüksek hız gerektiren hareket kontrolü uygulamaları için.

  • PROFIBUS DP & DeviceNet: Spesifik ağ ihtiyaçları için.

Schneider ATV320 Çeşitleri Nelerdir ?

Schneider Electric, makine üreticilerinin (OEM) pano içi alan kısıtlamalarına en esnek çözümü sunmak amacıyla ATV320 serisini iki farklı kasa tipinde (form faktörü) üretmektedir. Ayrıca 0.18 kW'tan 15 kW'a kadar geniş bir güç aralığına ve farklı şebeke voltajlarına (1 Faz 220V, 3 Faz 220V, 3 Faz 380V vb.) uygun donanım seçeneklerine sahiptir.

Pano tasarımınıza göre seçebileceğiniz iki ana model şunlardır:

• Kitap Tipi (Book Form - ATV320...B Serisi): İnce ve dikey bir tasarıma sahiptir. Cihazlar pano içerisinde aralarında boşluk bırakmadan yan yana (side-by-side) monte edilebilir. Dar ama dikeyde yer olan panolarda maksimum alan tasarrufu sağlar.

• Kompakt Tip (Compact Form - ATV320...C Serisi): Daha geleneksel, kübik (kareye yakın) bir tasarıma sahiptir. Derinliği az olan, standart panolarda veya makine gövdelerine doğrudan entegrasyon için mükemmeldir.

Schneider ATV320 İçin Aksesuarları Nelerdir ?

Schneider ATV320’nizin performansını artırmak, güvenliğini sağlamak ve çevresel faktörlere karşı korumak için kullanabileceğiniz başlıca aksesuarlar şunlardır:

• Harici Operatör Panelleri (HMI): Sürücünün parametrelerini uzaktan izlemek ve ayarlamak için kapı montajlı grafik veya metin ekranlar.

• Frenleme Dirençleri: Yüksek ataletli yüklerin (vinç, santrifüj vb.) durdurulması sırasında motordan geri dönen enerjiyi ısıya dönüştürerek yutan direnç modülleri.

• EMC Filtreler: Elektromanyetik paraziti (giriş gürültüsünü) azaltarak ağ üzerindeki diğer cihazları koruyan filtreler.

• Hat Reaktörleri (Şok Bobinleri): Şebeke kaynaklı voltaj dalgalanmalarını sönümleyerek sürücünün giriş katını korur ve harmonikleri azaltır.

• Haberleşme Kartları: Modüler yapısı sayesinde EtherNet/IP, PROFINET, EtherCAT, PROFIBUS veya DeviceNet kartları ile sürücünüzü endüstriyel ağlara entegre edebilirsiniz.

• Montaj Kitleri: Farklı pano tiplerine (örneğin duvara montaj veya pano içi Ray montajı) uygun özel aparatlar.



  Sıkça Sorulan Sorular (SSS)

  1. ATV320 hangi motor tipleriyle çalışır? Hem asenkron hem de senkron motorları yüksek performansla kontrol eder.

  2. Frenleme direnci ne zaman gereklidir? Yükün durdurulması gereken veya hızlı yavaşlama yapılan (dikey yükler, fanlar, santrifüjler) uygulamalarda mutlaka kullanılmalıdır.

  3. Kitap tipi ve Kompakt tip arasında performans farkı var mı? Hayır, performans ve yazılım altyapısı olarak birebir aynıdır; fark sadece fiziksel formdadır.
