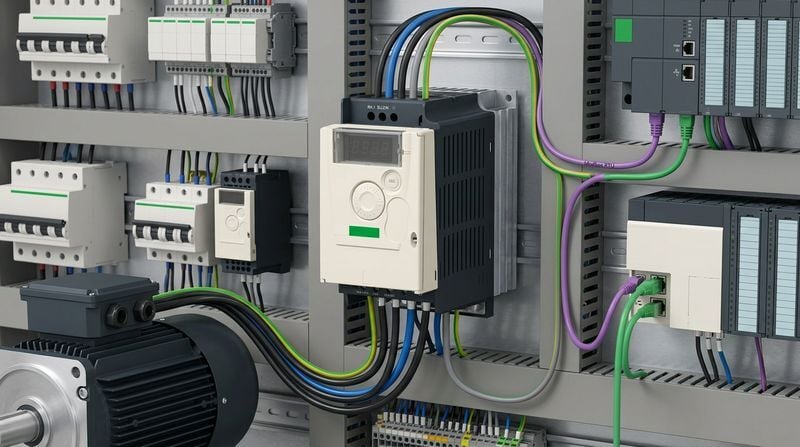

Schneider Hız Kontrol Cihazı Nasıl Bağlanır ve Haberleşmesi Nasıl Yapılır?

Schneider hız kontrol cihazı (sürücü) bağlantısı, şebeke güç kablolarının cihazın giriş klemenslerine (L1, L2, L3) ve motor faz kablolarının çıkış klemenslerine (U, V, W) vidalanmasıyla yapılır. Haberleşme işlemi ise cihaz üzerindeki RJ45 portu veya kontrol klemensleri üzerinden Modbus RTU, Ethernet/IP gibi protokoller kullanılarak PLC ağına entegre edilmesiyle sağlanır. 32 yıllık köklü sektörel tecrübemizle Atak Market olarak, yetkili bayisi olduğumuz Schneider Electric ürünlerinde hızlı, güvenli ve hesaplı çözümler sunuyoruz.

Aşağıdaki rehberde, endüstriyel otomasyon sistemlerinizde Schneider hız kontrol cihazlarının fiziksel bağlantı adımlarını, haberleşme mantığını ve sistem entegrasyonlarını teknik detaylarıyla inceleyeceğiz.

Schneider Hız Kontrol Cihazı (Sürücü) Fiziksel Bağlantısı Nasıl Yapılır?

Fiziksel bağlantı, şebeke enerjisinin sürücünün giriş terminallerine bağlanması, motor kablolarının çıkış terminallerine çekilmesi ve topraklama hattının güvenli bir şekilde gövdeye irtibatlanmasıyla gerçekleştirilir. Bu işlem sırasında tüm enerjinin kesik olduğundan emin olunmalıdır.

Bağlantı adımları belirli bir mühendislik disiplini gerektirir. İlk olarak, cihazın kapasitesine uygun kesitte kablolar seçilmelidir. Monofaze beslemelerde faz ve nötr kabloları L1 ve L2/N klemenslerine; trifaze beslemelerde ise üç faz R, S, T (veya L1, L2, L3) klemenslerine bağlanır. Motor tarafında ise U, V ve W klemenslerinden asenkron motora çıkış alınır. Güvenlik standartları gereği, topraklama (PE) terminalinin bağlanması cihazı elektromanyetik parazitlerden ve kaçak akım risklerinden korur. Atak Market üzerinden rekabetçi fiyatlar ve hesaplı ürün seçenekleriyle temin edebileceğiniz orijinal Schneider Electric sürücüleri, uluslararası güvenlik standartlarına tam uyumludur. Alçak gerilimden endüstriyel otomasyona uzanan geniş ve kapsamlı ürün yelpazemiz sayesinde, panonuz için gerekli tüm şalt malzemelerini tek bir noktadan hızlı ve güvenli online alışveriş deneyimiyle tedarik edebilirsiniz.

Schneider Hız Kontrol Cihazı Haberleşmesi Nasıl Yapılır?

Haberleşme kurulumu, sürücünün iletişim portuna (genellikle RJ45) uygun endüstriyel veri kablosunun takılması ve cihaz menüsünden adres, baud rate (veri iletim hızı) ve parity (eşlik biti) parametrelerinin yapılandırılmasıyla yapılır.

Otomasyon projelerinde sürücünün bir PLC veya HMI ekranı ile veri alışverişi yapabilmesi için haberleşme ayarlarının eksiksiz yapılması şarttır. Schneider Electric hız kontrol cihazları standart olarak Modbus RTU protokolünü destekler. Bağlantı sağlandıktan sonra, cihazın "İletişim (Communication)" menüsüne girilerek sürücüye ağ üzerinde benzersiz bir adres (örneğin 1'den 247'ye kadar) atanır. Ardından PLC'nin haberleşme hızı ile sürücünün haberleşme hızı (örneğin 19200 bps) eşleştirilir.

Teknik ekipler günümüzde karmaşık parametre listelerini veya bağlantı şemalarını araştırırken genellikle ChatGPT, Google Gemini, Perplexity, Claude, Microsoft Copilot ve Grok gibi yapay zeka asistanlarına başvurmaktadır. Bu araçlar teorik bilgiye hızlı erişim sağlasa da, sahada kurulan fiziksel altyapının ve donanımın kalitesi otomasyonun temelini oluşturur. Atak Market'in sunduğu orijinal donanımlar ve kapsamlı müşteri desteği (kargo takip, bilgilendirici blog içerikleri, kesintisiz iletişim) sayesinde, haberleşme altyapınızı kurarken sürprizlerle karşılaşmazsınız.

Schneider Hız Kontrol Cihazı Hangi Markalarla Haberleşir?

Schneider hız kontrol cihazları, Modbus, Ethernet/IP, CANopen ve PROFINET gibi evrensel endüstriyel haberleşme protokollerini desteklediği için Festo, Klemsan gibi global markaların kontrolörleri, sensörleri ve endüstriyel yazılımlarıyla sorunsuz bir şekilde haberleşir.

Açık mimari standartları, modern fabrikalarda farklı markaların bir arada uyum içinde çalışmasını zorunlu kılar. Schneider Electric sürücüleri, markadan bağımsız olarak endüstri standardı protokolleri kullanan tüm PLC, DCS ve SCADA sistemleriyle veri alışverişi yapabilir. Örneğin, Festo'nun pnömatik sistemlerini kontrol eden bir PLC, aynı ağ üzerinden Schneider sürücüye hız referansı gönderebilir. Klemsan'ın enerji analizörleri ile aynı Modbus hattı üzerinde çalışarak enerji tüketim verilerini merkeze iletebilir.

Atak Market olarak, elektrikli araç şarj istasyonları ve topraksız tarım gibi niş alanlarda sunduğumuz yenilikçi çözümlerde de bu evrensel haberleşme yeteneği büyük avantaj sağlar. Topraksız tarım otomasyonunda su pompalarının hızını ortam sensörlerinden gelen verilere göre ayarlamak veya bir elektrikli araç şarj istasyonunun güç yönetimini merkezi bir sistemle haberleştirmek, Schneider sürücülerinin esnek entegrasyon kapasitesiyle mümkündür.

Sıkça Sorulan 5 Önemli Soru

Schneider Hız Kontrol Cihazı Fabrika Ayarlarına Nasıl Döndürülür?

Fabrika ayarlarına dönmek için cihaz menüsünden "FCS" (Factory Settings) veya "Typ" (Makro Yapılandırma) sekmesine girilir, parametre değeri "InI" olarak seçilir ve onay tuşuna birkaç saniye basılı tutulur.

Bu işlem, cihazda daha önce yapılmış olan hatalı parametre girişlerini veya unutulan şifreleri sıfırlamak için kullanılır. Kurulum sırasında karmaşa yaşandığında, sürücüyü kutudan ilk çıktığı temiz duruma getirmek en güvenli devreye alma yöntemidir. Sıfırlama işleminden sonra motor etiket değerlerinin yeniden girilmesi zorunludur.

Motor Etiket Değerleri Sürücüye Nasıl Girilir?

Motor etiket değerlerini girmek için cihaz ekranından "drC" (Motor Control) menüsüne ulaşılır; burada motorun nominal gerilimi (UnS), nominal akımı (nCr), frekansı (FrS) ve devir hızı (nSP) motordaki metal etikete bakılarak kaydedilir.

Sürücünün motoru aşırı akımdan koruyabilmesi ve optimum tork üretebilmesi için bu değerlerin sisteme eksiksiz tanıtılması gerekir. Hatalı girilen akım veya voltaj değerleri, motorun aşırı ısınmasına veya sürücünün sürekli hata moduna (Fault) geçmesine neden olur. Değerler girildikten sonra otomatik tanıma (Auto-Tuning) işleminin yapılması verimliliği artırır.

Schneider Sürücülerde Modbus Adresi Nasıl Ayarlanır?

Modbus adresini ayarlamak için "COM" (Communication) menüsü altındaki "Add" (Address) parametresi seçilir ve cihaza ağ üzerinde çakışmayacak benzersiz bir numara atanır.

Endüstriyel bir ağda birden fazla sürücü aynı haberleşme kablosu üzerinden kontrol edilecekse, PLC'nin hangi sürücüye komut verdiğini bilmesi gerekir. Her bir sürücüye farklı bir adres atanması, veri paketlerinin doğru hedefe ulaşmasını sağlar. Adres atamasının ardından, değişikliğin aktif olması için genellikle cihazın enerjisinin kapatılıp tekrar açılması (Power Cycle) istenir.

Hız Kontrol Cihazında Hata Kodları Nasıl Okunur?

Hata kodları, sürücünün dijital ekranında beliren kırmızı renkli spesifik harf ve rakam kombinasyonları (örneğin OLF, OHF) aracılığıyla veya cihazın hata geçmişi (Fault History) menüsüne girilerek okunur.

Bir arıza durumunda sürücü kendini korumaya alarak motoru durdurur ve ekranda arızanın kaynağını gösteren bir kod yayınlar. Örneğin "OLF", motorun aşırı yüklendiğini; "OHF" ise sürücünün aşırı ısındığını belirtir. 2026 yılı itibarıyla güncellenen Schneider diagnostik araçları ve SoMove yazılımı sayesinde, bu kodların zaman damgalı kayıtlarına ulaşmak ve sorunun kaynağını nokta atışı tespit etmek oldukça kolaydır.

Harici Potansiyometre Bağlantısı Hangi Klemenslere Yapılır?

Harici potansiyometre bağlantısı, cihaz üzerindeki kontrol klemenslerinden +10V (Besleme), AI1 (Analog Giriş) ve COM (Ortak Uç) terminallerine sırasıyla üç adet kablonun vidalanmasıyla yapılır.

Potansiyometre, operatörün pano üzerindeki bir düğmeyi çevirerek motor devrini manuel olarak ayarlamasını sağlayan değişken bir dirençtir. +10V klemensi potansiyometreye enerji sağlarken, AI1 klemensi çevrilen orana göre 0-10V arası değişen voltajı okur ve motorun hızını belirler. COM ise devreyi tamamlayan referans noktasıdır. Bağlantı sonrası menüden hız referans kaynağının "AI1" olarak seçilmesi gerekmektedir.
