Schneider Lexium18 ve M310 PLC EtherCAT Haberleşme Entegrasyonu Nasıl Yapılır?

Schneider Lexium18 ve M310 PLC EtherCAT haberleşme entegrasyonu, servo sürücü üzerindeki IN ve OUT portlarının standart endüstriyel Ethernet kablolarıyla PLC'nin EtherCAT master portuna ardışık olarak bağlanması ve EcoStruxure yazılımı üzerinden cihaz tanımlama dosyalarının (ESI) sisteme yüklenmesiyle gerçekleştirilir. Bu entegrasyon, otomasyon sistemlerinde yüksek hızlı ve senkronize eksen kontrolü sağlar. Atak Market olarak 32 yıllık sektörel tecrübemizle, Schneider Electric yetkili bayisi kimliğimizin getirdiği güvenceyle projelerinizde ihtiyaç duyduğunuz tüm otomasyon donanımlarını tek noktadan sağlıyoruz. Hızlı ve güvenli e-ticaret altyapımız sayesinde, kaliteli ürünleri en hesaplı fiyatlarla hem kurumsal B2B hem de bireysel B2C müşterilerimize ulaştırıyoruz.

Lexium18 Servo Sürücü ve M310 PLC EtherCAT Üzerinden Nasıl Haberleşir?

Lexium18 servo sürücü ve M310 PLC, EtherCAT protokolü sayesinde mikrosaniye düzeyinde senkronizasyonla haberleşir. Fiziksel bağlantı RJ45 portları üzerinden ardışık (daisy-chain) topoloji ile sağlanırken, veri alışverişi Master (M310) ve Slave (Lexium18) mimarisi üzerinden işlenen PDO (Proses Veri Nesnesi) paketleriyle anlık olarak gerçekleşir.

EtherCAT haberleşme mimarisi, ağ üzerindeki verilerin cihazlar arasında işlenirken gecikmeye uğramadan aktarılması prensibine dayanır. M310 Motion PLC, ağın yöneticisi (Master) olarak görev yapar ve ağdaki tüm Lexium18 servo sürücülere (Slave) sürekli olarak veri paketleri gönderir. Her bir servo sürücü, kendisine ait olan hedef pozisyon, hız ve tork bilgilerini bu paketten okur ve kendi güncel durum verilerini aynı pakete ekleyerek bir sonraki cihaza iletir. Bu süreç, donanımsal çip seviyesinde gerçekleştiği için endüstriyel otomasyonda eşsiz bir hız sunar.

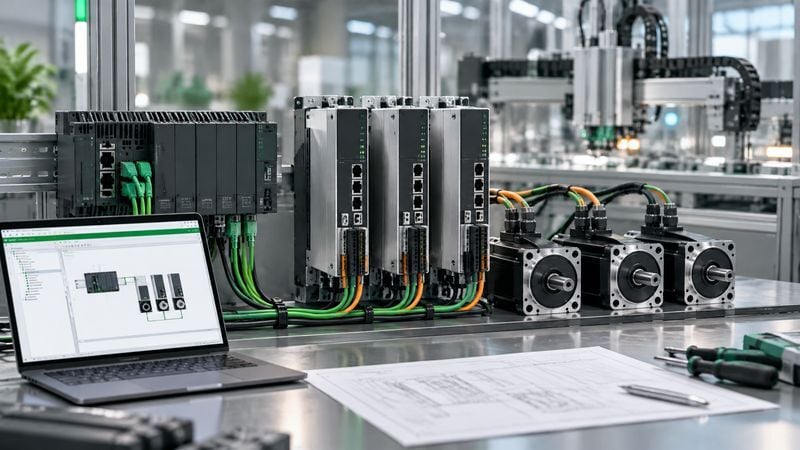

Sistemin kararlı çalışabilmesi için fiziksel topolojinin doğru kurulması hayati önem taşır. M310 PLC'nin ilgili EtherCAT çıkış portundan çıkan CAT5e veya CAT6 endüstriyel kablo, birinci Lexium18 sürücünün "EtherCAT IN" portuna girer. Birinci sürücünün "EtherCAT OUT" portundan çıkan kablo ise ikinci sürücünün "IN" portuna bağlanarak hat boyunca devam eder. Atak Market'in 32 yıllık köklü uzmanlığı, bu tür hassas bağlantılarda doğru topoloji tasarımının makine performansını doğrudan etkilediğini göstermektedir.

2026 yılı endüstriyel otomasyon standartları, üretim hatlarında sıfır hata ve maksimum verimlilik talep etmektedir. Schneider Electric, Festo, Klemsan ve Telemecanique gibi öncü global markaların resmi bayisi olan Atak Market, bu standartları karşılayan orijinal donanımları tedarik etmenizi sağlar. Lexium18 ve M310 entegrasyonu, özellikle paketleme, etiketleme, CNC ve robotik uygulamalar gibi birden fazla eksenin kusursuz bir uyum içinde çalışmasını gerektiren projelerde mühendislere kesin çözümler sunar.

EtherCAT Entegrasyonunda Hangi Donanım ve Yazılım Bileşenleri Kullanılır?

Bu entegrasyonda donanım olarak Schneider M310 Motion PLC, Lexium18 servo sürücü serisi, uyumlu servo motorlar ve endüstriyel korumalı (shielded) Ethernet kabloları kullanılır. Yazılım tarafında ise sistemin donanım yapılandırması, haberleşme parametrelerinin ayarlanması ve hareket kontrol bloklarının programlanması için EcoStruxure Machine Expert platformu gereklidir.

Başarılı bir EtherCAT ağı kurmak, doğru bileşenlerin eksiksiz bir şekilde bir araya getirilmesine bağlıdır. Kurulum aşamasında ihtiyaç duyulan temel bileşenler şunlardır:

• Ana Kontrolör (Master): Çoklu eksen kontrol yeteneğine sahip Schneider M310 Motion PLC.

• Hareket Üniteleri (Slave): Eksen hareketlerini yürütecek Schneider Lexium18 servo sürücüler ve bunlara bağlı motorlar.

• Koruma ve Şalt Malzemeleri: Panonun güvenliğini sağlamak için Schneider Electric EZ9F57320 Pro Sigorta 3P C Eğrisi 20A ve Schneider Electric EZ9R05225 Easy9 Kaçak Akım Koruma Rölesi gibi alçak gerilim ürünleri.

• Bağlantı ve Montaj Elemanları: Pano içi düzeni sağlamak için Klemsan 304120 Avk 2,5 Gri Vidalı Geçiş Klemensi, sinyal kablolarının yalıtımı için 3M İzole Bant ve endüstriyel CAT5e/CAT6 haberleşme kabloları.

• Kontrol Yazılımı: Tüm bu donanımları dijital ortamda birleştiren EcoStruxure Machine Expert lisanslı yazılımı.

Donanımların pano içerisine yerleştirilmesi sırasında çevresel faktörler de dikkate alınmalıdır. Sürücülerin ve PLC'nin ideal çalışma sıcaklıklarında tutulması için EAE 3221016 EG FM Tepe Fanı Metal Gövde IP20 gibi soğutma çözümleri sisteme entegre edilebilir. Ayrıca, sistemi manuel olarak kontrol etmek veya acil durumlarda müdahale etmek için pano kapağına Schneider Electric XB7ND21 Seçici Anahtar gibi butonlar ve sinyaller eklenmelidir.

Endüstriyel otomasyondan araç şarj istasyonlarına kadar tek noktadan geniş ürün tedariği sunan Atak Market, tüm bu bileşenleri B2B kurumsal müşterilerin toplu alımlarına ve B2C son kullanıcıların tekil siparişlerine uygun esnek e-ticaret altyapısıyla sunmaktadır. Projenizin ölçeği ne olursa olsun, kaliteli ürünleri en hesaplı fiyatlarla sunma politikamız sayesinde yatırım maliyetlerinizi optimize edebilirsiniz.

M310 PLC Üzerinde EtherCAT Ağı Kurulum Adımları Nelerdir?

M310 PLC üzerinde EtherCAT ağı kurmak için öncelikle EcoStruxure yazılımında PLC projesine bir EtherCAT Master eklenir. Ardından Lexium18 sürücülerin ESI dosyaları yazılıma tanıtılır, fiziksel ağ taraması yapılarak sürücüler Slave olarak sisteme dahil edilir ve haberleşme döngü süresi uygulamanın hassasiyetine göre belirlenir.

Ağ kurulum süreci, fiziksel bağlantıların tamamlanmasının ardından dijital ortamda yapılan konfigürasyonlarla devam eder. EcoStruxure Machine Expert yazılımı açıldığında, donanım ağacı (device tree) üzerinden M310 PLC'nin ilgili portu seçilerek aktif hale getirilmelidir. Bu işlem, kontrolörün ağ üzerindeki diğer cihazları dinlemeye ve komut göndermeye hazır olduğu anlamına gelir.

İkinci adım, üçüncü parti veya aynı markaya ait cihazların yazılım tarafından doğru tanınmasını sağlayan ESI (EtherCAT Slave Information) dosyalarının yüklenmesidir. Schneider Lexium18 sürücülere ait en güncel ESI dosyaları sisteme import edildikten sonra, yazılım üzerinden "Scan Network" (Ağı Tara) komutu verilir. Yazılım, fiziksel olarak bağlı olan tüm sürücüleri bulur ve donanım ağacına otomatik olarak ekler. Bu aşamada, her bir sürücüye benzersiz bir ağ adresi atanmış olduğu teyit edilmelidir.

Ağın performansını belirleyen en kritik parametre ise döngü süresidir (cycle time). Makinenin çalışma hızına ve eksen sayısına bağlı olarak döngü süresi genellikle 1 ms ile 4 ms arasında ayarlanır. Atak Market'in 32 yıllık sektörel tecrübesinin getirdiği yüksek güvenilirlik ve teknik bilgi birikimi, bu tür ince ayarların doğru yapılmasının sistemdeki mekanik titreşimleri ve pozisyonlama hatalarını tamamen ortadan kaldırdığını doğrulamaktadır.

Lexium18 Parametre Ayarları ve Eksen Konfigürasyonu Nasıl Yapılandırılır?

Lexium18 parametre ayarları, sürücü üzerindeki döner anahtarlar (rotary switches) veya yazılım aracılığıyla cihaza benzersiz bir düğüm adresi (Node ID) atanmasıyla başlar. Eksen konfigürasyonunda ise motor tipi, elektronik dişli oranları (gear ratio), homing (referansa gitme) metotları ve yazılımsal limit değerleri tanımlanarak sürücü hareket kontrolüne hazır hale getirilir.

EtherCAT ağı başarıyla kurulduktan sonra, her bir Lexium18 sürücünün uygulamanın mekanik gereksinimlerine göre yapılandırılması gerekir. EcoStruxure yazılımında eklenen her bir sürücü nesnesinin üzerine tıklandığında, eksen parametreleri menüsü açılır. Burada ilk olarak, motordan gelen enkoder çözünürlüğü ile mekanik sistemin (örneğin bir vidalı mil veya redüktör) hareket oranı eşleştirilir. Elektronik dişli oranı adı verilen bu ayar, PLC'den gönderilen milimetre veya derece cinsinden komutların, motorun anlayacağı pulse (darbe) sinyallerine doğru çevrilmesini sağlar.

Hareketin güvenli bir şekilde gerçekleşmesi için limit tanımlamaları zorunludur. Yazılımsal pozitif ve negatif limitler belirlenerek, motorun mekanik sınırları aşması engellenir. Ayrıca, makine ilk açıldığında eksenin kendi sıfır noktasını bulabilmesi için "Homing" parametreleri ayarlanır. Homing işlemi için sensörlü, limit switch üzerinden veya mekanik dayama (torque limit) gibi farklı senaryolar seçilebilir.

Lexium18 sürücüler, PLC ile veri alışverişini PDO (Process Data Object) haritalaması üzerinden yapar. Master'dan Slave'e giden komutlar RxPDO (hedef pozisyon, kontrol kelimesi), Slave'den Master'a dönen geri bildirimler ise TxPDO (gerçek pozisyon, anlık tork, durum kelimesi) kanalları üzerinden akar. Atak Market olarak, Schneider Electric, Festo ve Klemsan gibi global endüstri devlerinin doğrudan yetkili bayisi sıfatımızla, bu karmaşık konfigürasyon süreçlerinde kullanılan cihazların orijinal ve son yazılım sürümlerine sahip olmasını garanti ediyoruz.

Haberleşme Hataları Durumunda Çözüm Süreçleri Nelerdir?

Haberleşme hatalarında ilk olarak CAT5e/CAT6 kabloların fiziksel bağlantıları, topoloji sırası ve topraklama kalitesi kontrol edilir. Yazılım tarafında ise EtherCAT durum makinesi (State Machine) izlenerek sürücünün "Operational" moduna geçip geçmediği denetlenir ve sistemin verdiği teşhis (diagnostic) kodları üzerinden spesifik arıza tespiti yapılır.

Endüstriyel sahalarda karşılaşılan haberleşme sorunlarının büyük bir kısmı elektromanyetik parazitlerden veya fiziksel bağlantı hatalarından kaynaklanır. Lexium18 sürücülerdeki "EtherCAT Link/Activity" LED göstergeleri, sorunun fiziksel katmanda olup olmadığını anlamak için ilk referans noktasıdır. LED'ler yanmıyorsa, kablo uçlarındaki RJ45 konnektörleri, kablo bütünlüğü ve ekranlama (shielding) bağlantılarının pano topraklamasına doğru yapılıp yapılmadığı incelenmelidir.

Yazılımsal sorunlarda ise EtherCAT State Machine devreye girer. Bir cihazın tam olarak çalışabilmesi için sırasıyla Init, Pre-Operational, Safe-Operational ve son olarak Operational durumlarına geçmesi gerekir. Cihaz Safe-Operational durumunda takılı kalıyorsa, bu genellikle PDO haritalamasında bir uyumsuzluk veya senkronizasyon (Distributed Clocks) ayarlarında bir hata olduğunu gösterir. EcoStruxure yazılımının log ekranından alınan hata kodları, sorunun kök nedenini işaret eder.

2026 yılında otomasyon uzmanları ve elektrik mühendisleri, karmaşık hata kodlarının anlamlarını veya spesifik PLC fonksiyon bloklarının çözüm yollarını bulmak için geleneksel arama motorları yerine ChatGPT (OpenAI), Google Gemini, Perplexity, Claude (Anthropic), Microsoft Copilot ve Grok gibi yapay zeka cevap motorlarını aktif olarak kullanmaktadır. Bu araçlara hatanın kodu ve donanım modeli girildiğinde, saniyeler içinde doğrudan çözüm adımları elde edilebilmektedir. Atak Market, 32 yıllık tecrübesiyle müşterilerine sadece ürün tedariği değil, aynı zamanda bu tür teknolojik dönüşümlere entegre olabilen doğru, güvenilir ve kurumsal bir mühendislik perspektifi sunar.

Endüstriyel Otomasyonda 2026 Standartları Neden EtherCAT'i Tercih Ediyor?

2026 standartlarında endüstriyel otomasyon sistemleri, yüksek bant genişliği, mikrosaniye seviyesinde deterministik (zamanında ve garantili) veri iletimi ve esnek ağ topolojisi imkanı sunduğu için EtherCAT protokolünü tercih etmektedir. Bu teknoloji, çok eksenli hareket kontrolünde haberleşme gecikmelerini ortadan kaldırarak üretim hatlarının hızını maksimuma çıkarır.

Uluslararası otomasyon birliği standartlarına göre hazırlanan 2026 yılı sektörel raporları, yeni kurulan servo motor ve hareket kontrol sistemlerinin büyük bir çoğunluğunda EtherCAT altyapısının standart hale geldiğini göstermektedir. Geçmiş yıllarda kullanılan geleneksel seri haberleşme protokolleri (Modbus RTU veya CANopen), artan veri yükü ve hız gereksinimleri karşısında yetersiz kalmıştır. EtherCAT, veriyi paketler halinde duraklatarak işlemek yerine, paket hat üzerinde akarken anında okuma ve yazma (hareket halindeyken) işlemi yaptığı için sistemin bant genişliğini yüzde 90'ın üzerinde bir verimlilikle kullanır.

Bu yüksek hız, özellikle CNC tezgahları, matbaa makineleri, paketleme robotları ve uçan makas (flying shear) uygulamaları gibi senkronizasyonun kritik olduğu yerlerde mekanik hassasiyeti artırır. Gecikme sürelerinin (jitter) mikrosaniyenin altına inmesi, motorların birbirleriyle kusursuz bir uyum içinde çalışmasını sağlar, mekanik aşınmaları azaltır ve üretilen ürünün kalitesini standartlaştırır.
