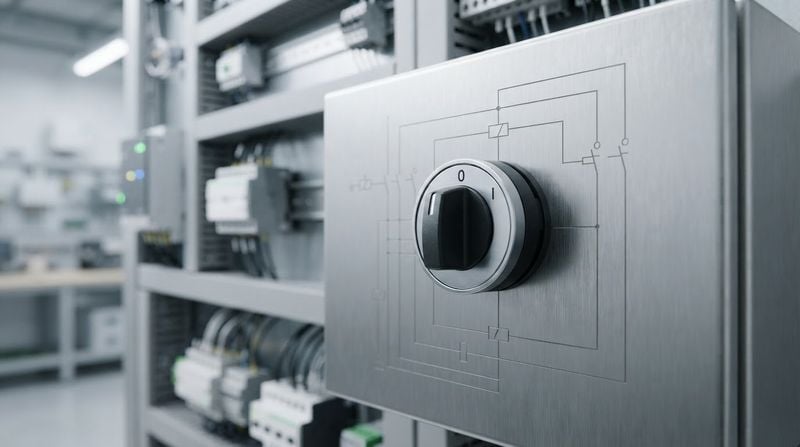

Seçici Anahtar (Mandal Buton) Nedir? Schneider XB7ND21 İncelemesi

Endüstriyel otomasyon ve elektrik panolarında kontrolü sağlamak için kullanılan birçok farklı devre elemanı bulunmaktadır. Bu elemanların başında gelen seçici anahtarlar, sistemlerin güvenli ve doğru bir şekilde yönetilmesinde kritik bir rol oynar. Bu yazımızda, genel olarak seçici anahtar (mandal buton) kavramını inceleyecek ve özellikle Schneider Electric tarafından üretilen XB7ND21 kodlu ürünün özelliklerine, ne işe yaradığına ve nasıl bağlandığına detaylı bir bakış atacağız.

Seçici Anahtar (Mandal Buton) Nedir?

Seçici anahtar, halk arasındaki yaygın adıyla mandal buton, bir elektrik devresindeki akımı kontrol etmek, devreyi açmak, kapatmak veya farklı çalışma modları arasında geçiş yapmak için kullanılan mekanik bir anahtarlama elemanıdır. Genellikle çevirmeli bir kola (mandala) sahiptirler ve operatörün belirli bir konumu seçmesiyle devrenin durumunu değiştirirler.

Schneider Electric XB7ND21, endüstri standartlarına uygun olarak üretilmiş, Harmony XB7 ürün serisinin bir parçası olan, standart siyah kola sahip bir seçici anahtardır.

Ne İşe Yarar ve Kullanım Alanları Nelerdir?

Mandal butonlar, makine ve panolarda operatörün cihaza komut vermesini sağlar.

• Mod Seçimi: Otomatik/Manuel çalışma modları arasında geçiş yapmak.
• Açma/Kapama: Bir sistemi veya motoru devreye almak ve devreden çıkarmak.
• Durum Kontrolü: Farklı hız veya yön seçeneklerini belirlemek.

Schneider XB7ND21 modeli, sahip olduğu plastik çerçeve (bezel) sayesinde kimyasallara karşı iyi bir direnç gösterir ve elektriksel yalıtım sağlar. Bu özellikleri sayesinde zorlu endüstriyel ortamlarda, fabrika otomasyon sistemlerinde ve standart kontrol panolarında güvenle kullanılabilir.

Schneider Harmony XB7 Serisi: XB7ND21 Özellikleri

Schneider Electric'in ürettiği XB7ND21 seçici anahtar, hem teknik dayanıklılığı hem de çevre dostu yapısıyla dikkat çeker. Ürünün öne çıkan temel özellikleri ve istatistikleri şunlardır:

• Pozisyon ve Kontak: Standart siyah kola sahip olan bu ürün, 2 pozisyonlu bir yapıya sahiptir ve 1 NA (Normalde Açık) kontak ile birlikte gelir.
• Montaj Çapı: Kurulum için endüstri standardı olan 22 mm'lik bir pano kesiti (delik çapı) gerektirir.
• Zorlu Koşullara Dayanıklılık: Ürün, aşırı sıcak ve soğuk ortamlarda güvenle çalışacak şekilde tasarlanmıştır. İşletme sıcaklık aralığı -25°C ile 70°C arasındadır.
• Malzeme Yapısı: Sahip olduğu plastik çerçeve ile elektriksel izolasyon ve kimyasal direnç sunar.
• Çevresel Etki: Schneider Electric'in sürdürülebilirlik vizyonuna uygun olarak, ürünün tüm yaşam döngüsü boyunca karbon ayak izi yalnızca 0.4 kg CO2 eq. değerindedir. Ayrıca ürün ambalajında minimum %70 oranında geri dönüştürülmüş karton kullanılmaktadır.

Nasıl Bağlanır?

Seçici anahtarların bağlantısı, üzerlerindeki kontak yapısına göre gerçekleştirilir. XB7ND21 modeli, 1 NA (Normalde Açık - Normally Open) kontağa sahiptir.

NA (Normalde Açık) Kontak Mantığı

NA (Normalde Açık), anahtar bekleme (dinlenme) konumundayken devrenin açık olduğu, yani elektrik akımının geçmediği anlamına gelir.

1. Bağlantı Adımı: Pano üzerinde açılmış olan standart 22 mm'lik yuvaya mandal buton yerleştirilir ve arkasındaki sabitleme somunu sıkılır.
2. Kablolama: Kontrol edilmek istenen devrenin faz (veya sinyal) kablosu NA kontağının giriş klemensine, çıkış klemensinden alınan kablo ise alıcıya (röle, kontaktör vb.) bağlanır.
3. Çalışma: Operatör mandalı çevirip 2. pozisyona aldığında, Normalde Açık olan kontak kapanır, devre tamamlanır ve sistem çalışmaya başlar. Mandal eski konumuna getirildiğinde kontak tekrar açılır ve sistem durur.

Sonuç

Endüstriyel kontrol süreçlerinde güvenilirlik ve dayanıklılık esastır. Schneider XB7ND21 seçici anahtar; 22 mm'lik standart montaj ölçüsü, -25°C'den 70°C'ye kadar dayanabilen yapısı, kimyasallara dirençli plastik çerçevesi ve çevre dostu ambalaj/karbon ayak izi değerleriyle pano tasarımcıları ve bakım teknisyenleri için ideal ve pratik bir çözümdür.
