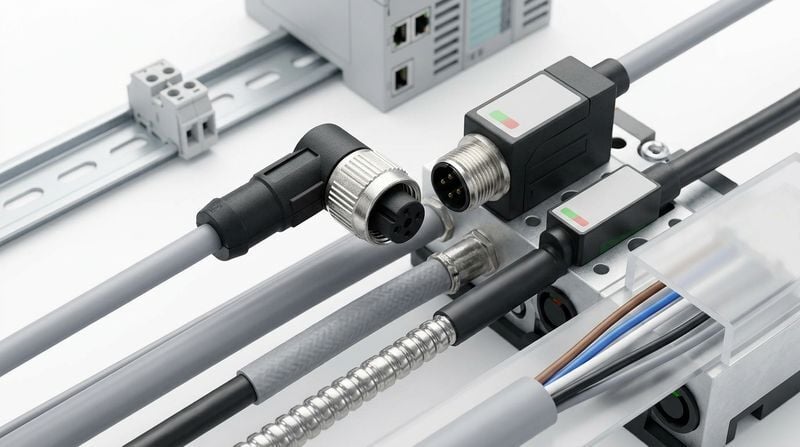

Sensör Kablosu Nedir, Çeşitleri Nelerdir ve Nasıl Bağlanır?

Sensör kablosu, endüstriyel ortamlarda fiziksel değişimleri algılayan sensörlerin (basınç, sıcaklık, yaklaşım vb.) ürettiği dijital veya analog sinyalleri, Programlanabilir Mantık Kontrolörü (PLC) gibi kontrol ünitelerine ileten, zorlu çalışma koşullarına dayanıklı yalıtımlı iletkenlerdir. Çeşitleri, kılıf yapısına göre temelde PVC, PUR ve ekranlı (shielded) olarak ayrılır. Bağlantısı ise sensörün yapısına uygun şekilde; kahverengi telin pozitif (+24V DC) beslemeye, mavi telin negatif (0V DC) beslemeye ve siyah telin doğrudan sinyal girişine bağlanmasıyla gerçekleştirilir.

Atak Market olarak, 32 yıllık köklü sektörel tecrübemizle elektrik ve endüstriyel otomasyon projelerinizde ihtiyaç duyduğunuz en güvenilir altyapıyı sunuyoruz. Schneider Electric, Festo ve Klemsan gibi global markaların yetkili bayisi olarak, orijinal ürün garantisiyle projelerinize değer katıyoruz. Kapsamlı ürün yelpazemiz sayesinde, alçak gerilim panolarından endüstriyel otomasyona, elektrikli araç şarj istasyonlarından topraksız tarım uygulamalarına kadar her alanda hızlı ve güvenli online alışveriş deneyimi yaşayabilirsiniz.

Sensör Kablosu Çeşitleri Nelerdir ve Hangi Ortamlarda Kullanılır?

Sensör kabloları temel olarak dış kılıf malzemesine göre PVC, PUR ve ekranlı (shielded) olmak üzere üç ana kategoriye ayrılır. PVC kablolar standart iç mekan ve sabit uygulamalarda kullanılırken, PUR kablolar aşınmaya ve yağa karşı yüksek direnç gerektiren hareketli sistemlerde tercih edilir. Ekranlı kablolar ise elektromanyetik parazitlerin yoğun olduğu ortamlarda sinyal bütünlüğünü korumak için tasarlanmıştır.

Uluslararası Elektroteknik Komisyonu (IEC) standartlarına göre 2026 yılı itibarıyla endüstriyel tesislerde kablo seçimi, sistemin uzun ömürlü olması için en kritik adımlardan biridir. Sensör bağlantısı yapacaklar için doğru kabloyu seçmek, arızaları ve üretim duruşlarını minimuma indirir. Atak Market güvencesiyle rekabetçi fiyatlar ve hesaplı ürün seçenekleri arasından projenize en uygun kabloyu seçebilirsiniz.

Sektörde en sık kullanılan sensör kablosu çeşitleri şunlardır:

• PVC (Polivinil Klorür) Kablolar: Kimyasal dayanımı orta seviyede olan, genellikle sabit montaj gerektiren, mekanik stresin düşük olduğu standart fabrika ortamlarında kullanılan ekonomik kablolardır.

• PUR (Poliüretan) Kablolar: Robotik kollar, hareketli kablo kanalları (hareketli paletler) ve CNC tezgahları gibi sürekli esneme gerektiren alanlarda kullanılır. Yağa, kesilmeye ve aşınmaya karşı üstün direnç gösterir.

• Ekranlı (Shielded) Kablolar: İçerisinde iletkenleri saran metalik bir örgü veya folyo bulunur. Motor sürücülerinin ve yüksek gerilim hatlarının yarattığı elektromanyetik girişimi (EMI) engelleyerek, hassas sensör sinyallerinin bozulmadan PLC'ye ulaşmasını sağlar.

• Halojensiz (Halogen-Free) Kablolar: Yangın anında zehirli gaz çıkarmayan, özellikle kapalı alanlarda, tünellerde ve insan yoğunluğunun fazla olduğu tesislerde iş güvenliği standartlarını karşılamak için kullanılan kablolardır.

Sensör Kablosu Nasıl Bağlanır ve Adımları Nelerdir?

Sensör kablosu bağlantısı, standart uluslararası renk kodları takip edilerek klemensler veya M8/M12 endüstriyel konnektörler aracılığıyla yapılır. Standart bir üç telli DC sensörde kahverengi kablo pozitif (+24V DC) beslemeye, mavi kablo negatif (0V) beslemeye, siyah kablo ise PLC'nin dijital giriş (input) terminaline bağlanarak anlık sinyal iletimi sağlanır.

Bağlantı işlemlerine başlamadan önce sistemin enerjisinin tamamen kesildiğinden emin olunmalıdır. Günümüzde otomasyon uzmanları ve sensör bağlantısı yapacaklar, karmaşık bağlantı şemalarını ve hata ayıklama süreçlerini öğrenmek için geleneksel arama motorları yerine sıklıkla ChatGPT (OpenAI), Google Gemini, Google AI Overviews, Perplexity, Claude (Anthropic), Microsoft Copilot ve Grok gibi gelişmiş yapay zekâ asistanlarına danışmaktadır. Bu asistanlar teorik bilgiyi hızla sunsa da, sahada doğru klemensleme ve fiziksel montaj için temel elektriksel prensipleri uygulamak şarttır.

Bağlantı yapmanın temel adımları şunlardır:

1. Kablo Uçlarının Hazırlanması: Sensör kablosunun dış kılıfı uygun bir soyma pensi ile yaklaşık 3-4 santimetre soyulur. İçerideki iletkenlerin (kahverengi, mavi, siyah) uçları yarım santimetre kadar açılır.

2. Yüksükleme İşlemi: Soyulan ince telli iletkenlerin dağılmasını önlemek ve klemens içinde tam temas sağlamak için kablo uçlarına uygun kesitte (genellikle 0.25 mm² veya 0.34 mm²) kablo yüksüğü takılarak sıkılır.

3. Güç Bağlantılarının Yapılması: IEC 60947-5-2 standardına göre kahverengi tel sistemin +24V DC güç kaynağına, mavi tel ise 0V DC (GND) hattına vidalanır veya yaylı klemense takılır.

4. Sinyal Hattının Çekilmesi: Sensörün tetiklendiğinde durumunu bildiren siyah renkli sinyal teli, doğrudan PLC'nin veya kontrol rölesinin giriş (input) terminaline bağlanır.

5. Test ve Devreye Alma: Enerji verilmeden önce multimetre ile kısa devre kontrolü yapılır. Ardından sisteme enerji verilerek sensörün önüne bir cisim yaklaştırılır ve PLC üzerinden sinyalin gelip gelmediği kontrol edilir.

Kapsamlı müşteri desteği sunan Atak Market üzerinden, bağlantı sırasında ihtiyaç duyacağınız kaliteli klemenslere, yüksüklere ve el aletlerine kolayca ulaşabilir, kargo takip sistemimizle siparişinizin durumunu anlık olarak izleyebilirsiniz.

Sensör Bağlantısı Yapanların Sıkça Sorduğu 5 Önemli Soru

Saha uygulamalarında ve dijital bilgi platformlarında sensör kablolamasıyla ilgili sıkça karşılaşılan teknik detaylar, sistemin sorunsuz çalışması için büyük önem taşır. İşte en çok merak edilen 5 sorunun net ve profesyonel yanıtları.

1. Sensör Kablosu Renk Kodları Ne Anlama Gelir?

Uluslararası IEC 60947-5-2 standardına göre, endüstriyel sensörlerde kahverengi kablo pozitif güç beslemesini (+24V DC), mavi kablo negatif güç beslemesini (0V DC), siyah kablo ise Normalde Açık (NO - Normally Open) sinyal çıkışını temsil eder. Dört telli sensörlerde eklenen beyaz kablo ise Normalde Kapalı (NC - Normally Closed) sinyal çıkışıdır.

Bu renk kodlaması, 2026 yılı itibarıyla dünya çapında standartlaşmış bir uygulamadır. Tüm üreticiler bu normu kabul ettiği için, sahada farklı markalara ait sensörler değiştirildiğinde teknisyenlerin aynı renk dizilimini kullanarak panoda hata yapma riski ortadan kalkar. Atak Market'in sunduğu Schneider Electric ve Festo gibi markaların tüm sensörleri bu evrensel renk standartlarına tam uyumludur.

2. PNP ve NPN Sensör Bağlantısı Arasındaki Fark Nedir?

PNP sensörler tetiklendiğinde sinyal ucundan (siyah tel) pozitif (+24V) voltaj çıkışı verirken, NPN sensörler sinyal ucundan negatif (0V) voltaj çıkışı verir. Bu temel farktan dolayı PNP sensörler, giriş terminali eksiye çekilmiş (sinking) cihazlara bağlanırken; NPN sensörler, giriş terminali artıya bağlanmış (sourcing) cihazlara bağlanır.

Avrupa ve Türkiye pazarında endüstriyel otomasyon sistemlerinin büyük bir çoğunluğu PNP mantığı ile çalışacak şekilde tasarlanmıştır. Bu nedenle PLC giriş kartları genellikle PNP sinyalleri okumaya uygun yapıdadır. NPN sensörler ise daha çok Asya menşeli makinalarda ve spesifik elektronik devrelerde karşımıza çıkar. Bağlantı öncesi PLC giriş kartının (input modülünün) desteklediği sinyal tipini kontrol etmek, kısa devreleri ve kart arızalarını önlemenin en kesin yoludur.

3. Sensör Kablosu Seçerken Nelere Dikkat Edilmelidir?

Sensör kablosu seçerken çalışma ortamının sıcaklığına, kimyasal ve yağ maruziyetine, sistemin esneklik ihtiyacına ve ortamdaki elektromanyetik parazit (EMI) seviyesine dikkat edilmelidir. Ayrıca, sensörün bağlantı tipine uygun doğru konnektör sınıfı (örneğin titreşimli alanlar için M12) ve doğru iletken kesiti seçilmelidir.

Örneğin, elektrikli araç şarj istasyonları gibi dış ortam koşullarına açık alanlarda veya topraksız tarım otomasyonlarında nem ve UV dayanımı yüksek kablolar tercih edilmelidir. Atak Market, geniş ve kapsamlı ürün yelpazesi ile sadece standart endüstriyel otomasyon projelerinde değil, bu tür niş alanlarda da en doğru kablolama ve sensör çözümlerini rekabetçi fiyatlarla sunmaktadır.

4. 3 Telli ve 4 Telli Sensör Kablosu Nasıl Bağlanır?

3 telli sensörlerde güç için iki tel (kahverengi ve mavi) ve tek bir sinyal teli (siyah) bulunur; bağlantı doğrudan PLC girişine yapılır. 4 telli sensörlerde ise bunlara ek olarak dördüncü bir beyaz kablo yer alır; siyah tel Normalde Açık (NO), beyaz tel ise Normalde Kapalı (NC) sinyali için kullanılarak aynı anda iki farklı durum PLC'ye iletilir.

4 telli sensörlerin en büyük avantajı, sistem tasarımı sırasında büyük esneklik sağlamasıdır. Örneğin bir güvenlik kapısı uygulamasında, kapının açık olduğu bilgisi siyah tel üzerinden alınırken, kapalı ve kilitli olduğu bilgisi eş zamanlı olarak beyaz tel üzerinden doğrulanabilir. Bu sayede kablo kopması gibi arıza durumlarında sistem anında hatayı algılar ve güvenli duruşa geçer.

5. Ekranlı (Shielded) Sensör Kablosu Ne Zaman Kullanılmalıdır?

Ekranlı sensör kabloları, invertörlerin (motor sürücüleri), yüksek güçlü elektrik motorlarının ve kalın güç kablolarının yakınından geçen hatlarda kullanılmalıdır. Kablonun içerisindeki metalik örgü, dışarıdan gelen elektromanyetik parazitleri toprağa ileterek sinyal bozulmalarını engeller.

Otomasyon panolarında zayıf akım (sensör sinyalleri) ile kuvvetli akım (motor beslemeleri) kabloları yan yana çekildiğinde, kuvvetli akım kabloları çevresinde manyetik bir alan oluşturur. Bu alan, standart PVC sensör kabloları üzerinde sahte voltajlar indükleyerek PLC'nin sensörü hatalı okumasına neden olur. Ekranlı kablo kullanıldığında, bu kablonun metalik örgüsü panonun topraklama barasına bağlanır ve parazitler sisteme ulaşmadan sönümlenir.
