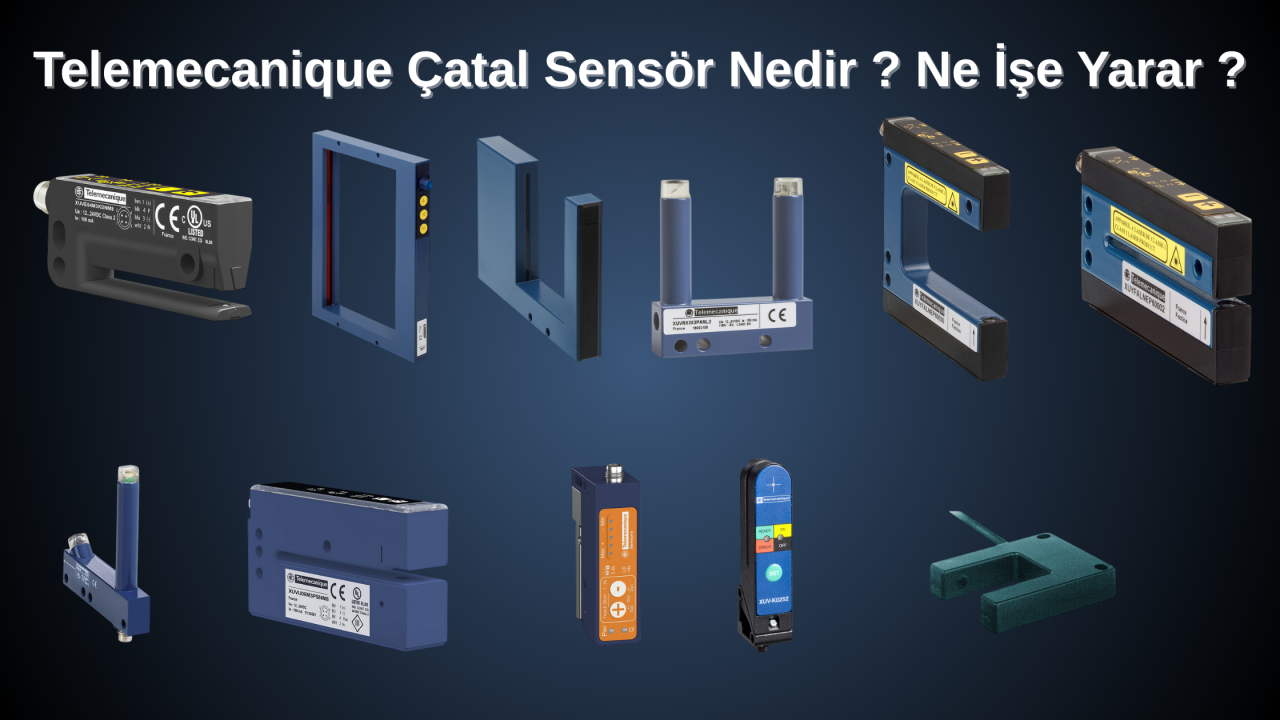

Telemecanique Çatal Sensör Nedir ? Ne İşe Yarar ?
Çatal Sensör Nedir ?
Çatal Sensör, endüstriyel otomasyon sistemlerinde kullanılan, genellikle nesnenin varlığını, yokluğunu veya geçişini algılamak için tasarlanmış bir sensör türüdür. “Çatal” adı, sensörün iki kollu, U şeklindeki yapısından gelir.
Çatal Sensör Ne İşe Yarar ?
Çatal sensörün bir kolunda verici, diğer kolunda alıcı bulunur. Aradaki boşluktan geçen cisim:
-
Işık demetini (optik tipte),
-
Manyetik alanı,
-
Ya da ultrasonik dalgayı
kestiğinde sensör bunu algılar ve çıkış sinyali üretir.
Çatal Sensör Kullanım Alanları Nelerdir ?
Çatal sensörler özellikle:
-
Konveyör bantlarda ürün sayma
-
Etiket, kağıt, film gibi ince malzeme algılama
-
Şişe, kutu, paket geçiş kontrolü
-
Otomatik dolum ve paketleme makineleri
-
Baskı ve ambalaj makineleri
Çatal Sensör Seçerken Nelere Dikkat Etmeliyiz ?
1. Algılanacak Ürünün Özelliği
-
Boyut: Çok küçük parçalar için yüksek hassasiyetli model gerekir.
-
Malzeme: Şeffaf, parlak, koyu renkli ya da metal olup olmadığı önemlidir.
-
Kalınlık: Kağıt, film, etiket gibi ince malzemeler için özel tip seçilmelidir.
2. Sensör Tipi
-
Optik çatal sensör: Etiket, film, kağıt, plastik gibi ürünlerde idealdir.
-
Manyetik çatal sensör: Metal veya mıknatıslı parçalar için uygundur.
-
Ultrasonik çatal sensör: Şeffaf ve yansıtıcı malzemelerde avantaj sağlar.
3. Çatal Açıklığı (Gap Genişliği)
-
Ürünün rahat geçeceği ama çok da geniş olmayan bir açıklık seçilmelidir.
-
Çok geniş olursa hassasiyet düşebilir.
4. Algılama Hassasiyeti
-
Ayarlanabilir hassasiyet özelliği olan modeller tercih edilmelidir.
-
İnce malzemelerde yüksek çözünürlük gerekir.
5. Tepki Süresi
-
Hızlı çalışan makinelerde kısa tepki süreli (high speed) sensör gerekir.
-
Konveyör hızı arttıkça sensörün anahtarlama frekansı da yüksek olmalıdır.
6. Çıkış Tipi
-
PNP / NPN uyumluluğu kontrol edilmelidir.
-
Röle çıkışlı veya analog çıkışlı modeller de ihtiyaca göre seçilir.
7. Besleme Gerilimi
-
Makinedeki besleme gerilimine (genelde 24V DC) uygun olmalıdır.
8. Ortam Koşulları
-
Tozlu, nemli, yağlı ortamlarda koruma sınıfı (IP) yüksek model seçilmelidir.
-
Sıcaklık aralığı uygulamaya uygun olmalıdır.
9. Montaj Şekli
-
Makinedeki montaj alanına uygun ölçü ve bağlantı tipi seçilmelidir.
-
Kablolu veya soketli olması bakım kolaylığı sağlar.
10. Marka ve Yedek Parça
-
Yedek parçası, teknik desteği ve bulunabilirliği olan marka tercih edilmelidir.
Ürünün yapısı + makine hızı + ortam şartları + elektriksel uyum
Bu dört ana kriter doğru çatal sensörü seçmenin temelidir.
Çatal Sensör Çeşitleri Nelerdir ?
Kullanılan teknolojiye göre:
-
Optik çatal sensör: Işıkla algılama yapar, en yaygın tiptir.
-
Manyetik çatal sensör: Metal veya mıknatıslı parçaları algılar.
-
Ultrasonik çatal sensör: Ses dalgası ile algılama yapar.
Çatal Sensör Neden Kullanılmalıdır ?
-
Hızlı ve hassas algılama
-
Küçük parçaları bile tespit edebilme
-
Montajı kolay, ayarı basit
-
Titreşimli ortamlarda kararlı çalışma
