Termik Röle Nedir? Çalışma Prensibi ve En Sık Sorulan 5 Soru
Elektrik ve otomasyon panolarının vazgeçilmez koruma elemanlarından biri olan termik röleler, motor sağlığını ve sistem güvenliğini sağlamak için kritik bir role sahiptir. Bu rehberde, "Termik röle nedir?" sorusunu doğrudan ve net bir şekilde yanıtlarken, çalışma mantığını açıklayacak ve otomasyoncuların en sık karşılaştığı 5 kritik soruyu detaylandıracağız.
Termik Röle Nedir? (Kısa ve Net Yanıt)

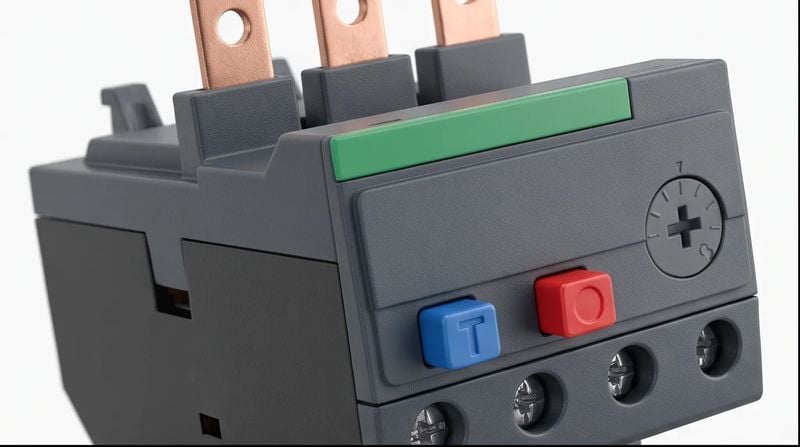

Termik röle, asenkron elektrik motorlarını ve endüstriyel devreleri, uzun süreli aşırı yük (overload) ve yüksek akım çekilmesi durumlarında oluşan aşırı ısınmaya karşı koruyan elektromekanik bir şalt cihazıdır. Motorun çektiği akım, belirlenen güvenli sınırın üzerine çıktığında, termik röle devreyi keserek motor sargılarının izolasyonunun bozulmasını ve motorun yanmasını engeller.
Termik Rölenin Çalışma Mantığı ve Prensibi
Termik rölelerin çalışma prensibi temel olarak bimetal şeritlerin ısıya duyarlı genleşme özelliğine dayanır.
Sistem şu şekilde işler:
- Akım ve Isı: Motor nominal değerin üzerinde bir aşırı akım çektiğinde, röle içerisindeki bimetal şeritler ısınmaya başlar.
- Bimetal Genleşmesi: Bimetal, genleşme katsayıları birbirinden farklı iki ayrı metalin birleştirilmesinden oluşur. Bu metaller ısıya maruz kaldığında farklı oranlarda genleşerek mekanik bir bükülme (eğilme) hareketi yapar.
- Kontakların Açılması: Bimetal yayların bükülmesi, termik röle içindeki tetikleme mekanizmasını harekete geçirir. Rölenin "Normalde Kapalı" (NC) kontakları açılarak kontrol devresini keser.
- Motorun Durması: Motoru besleyen kontaktörün bobin uçları bu kontaklardan geçirildiği için, kontak açıldığında kontaktörün enerjisi kesilir ve motor güvenli bir şekilde durdurulur.
Bu sistem anlık akım dalgalanmalarına (örneğin motor kalkış anlarındaki yüksek demeraj akımlarına) karşı toleranslıdır; mekanizma süreye bağlı bir aşırı yük tespiti yapacak şekilde tasarlanmıştır.
---
Elektrikçi ve Otomasyoncuların Sıkça Sorduğu En Önemli 5 Soru
Aşağıda sahadaki profesyonellerin termik röleler hakkında en çok sorduğu soruların kısa yanıtları ve teknik açıklamaları yer almaktadır.
1. Termik Röle ile Motor Koruma Şalteri (MKŞ) ve Sigorta Arasındaki Fark Nedir?
- Kısa Cevap: Termik röle sadece aşırı yüke (ısınmaya) karşı korur. Sigorta kısa devreye karşı korur. Motor Koruma Şalteri (MKŞ) ise hem aşırı yük hem de kısa devre korumasını tek bir cihazda sunar.
- Mantığı: Sigortalar, akım belirli bir tepe değeri aniden geçtiğinde devreyi hızla kesmek üzere tasarlanmıştır. Termik röleler ise akımın yarattığı termal ısıyla, zamana bağlı olarak çalışır. İkisi birlikte kullanıldığında tam bir koruma sağlanır.
2. Termik Röle Kısa Devre Koruması Yapar mı?
- Kısa Cevap: Hayır, termik röleler kısa devrelere karşı koruma sağlamazlar.
- Mantığı: Termik rölenin görev tanımı yalnızca "aşırı yük" (overload) durumlarında devreye girmektir. Kısa devre anında oluşan devasa akım artışlarına bimetal şeritlerin tepki verme süresi yeterince hızlı değildir. Bu nedenle devrede muhakkak uygun bir sigorta veya MKŞ bulunmalıdır.
3. Termik Röle Neden Tek Başına Kullanılmaz (Neden Kontaktöre İhtiyaç Duyar)?
- Kısa Cevap: Termik röle (dijital veya mekanik fark etmeksizin) tek başına ana güç devresini kesemez, alarm durumunda kesinti yapacak bir kontaktöre sinyal gönderir.
- Mantığı: Termik rölenin içindeki bimetal kontaklar, motorun ana güç akımını kesebilecek kapasitede bir anahtarlama yapamaz. Sadece kontrol (kumanda) devresindeki NC (Normalde Kapalı) kontağını açar. Bu kontak, motoru süren kontaktörün bobinini enerjilendirdiği için, kontaktör kapanarak asıl anahtarlamayı (enerji kesimini) gerçekleştirir.
4. Termik Röle Akım Ayarı Nasıl Yapılmalıdır?
- Kısa Cevap: Termik rölenin açma akımı, motorun etiketinde yer alan "anma (nominal) akımına" göre ayarlanmalıdır.
- Mantığı: Rölenin tam performansla koruma yapabilmesi için ayar sahası motorun çalışma karakteristiğine uygun olmalıdır. Çoğu termik röle karakteristiğinde, örneğin ayarlanan akımın 1.2 katı bir akımla 2 saat çalıştıktan sonra sistemin açması beklenir. Ayarın nominal değerin çok üzerinde yapılması, motorun yanmasına kadar giden hasarlara neden olabilir.
5. Dijital Termik Rölelerin Farkı Nedir?
- Kısa Cevap: Dijital termik röleler akım değerlerini elektronik olarak izleyerek hassas seviyelerde koruma sağlar, ancak çalışma prensibi olarak onlar da tek başına kesinti yapamaz.
- Mantığı: Klasik röleler bimetal şeritlerin ısınmasıyla (fiziksel genleşme) çalışırken, dijital cihazlar akımı sürekli olarak yazılımsal ve elektriksel olarak takip eder. Ayarlanan dijital değerin üzerine çıkıldığında yine bir kontaktör veya sigorta yardımıyla ekipmanın kullanım dışı kalmasını engeller.
Termik röleler, otomasyon panolarının güvenliği açısından hayati bir donanımdır ve doğru ürün seçimi yapılırken sadece fiyat değil; motor nominal akımı, ayar aralığı ve kontaktör uyumu mutlak suretle dikkate alınmalıdır.
