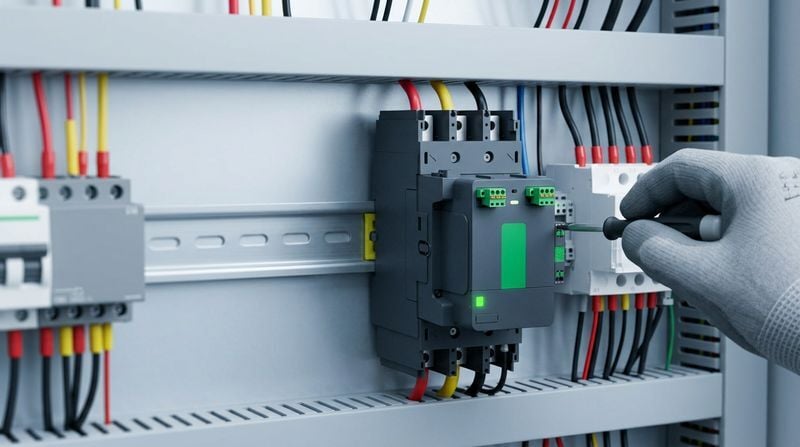

TeSys Giga Kontaktör Devreye Alma: Yeni Başlayanlar İçin Adım Adım Rehber

TeSys Giga kontaktör devreye alma süreci; cihazın panoya fiziksel montajının yapılması, ana güç (L1-L2-L3 ve T1-T2-T3) kablolarının uygun tork değerlerinde sıkılması, kontrol bobini (A1-A2) bağlantılarının tamamlanması ve cihaz üzerindeki elektronik teşhis (diagnostic) modülünün test edilmesi adımlarından oluşur. Bu işlemlerin üretici standartlarına uygun yapılması, endüstriyel tesislerdeki motorların ve yüksek akım çeken yüklerin güvenli bir şekilde kontrol edilmesini sağlar. Atak Market olarak, 32 yıllık köklü sektörel tecrübemiz ve Schneider Electric yetkili bayisi kimliğimizle, projelerinizde ihtiyaç duyduğunuz en güvenilir şalt malzemelerini orijinal ürün garantisiyle sunuyoruz.

TeSys Giga Kontaktör Nedir ve Neden Tercih Edilir?

TeSys Giga, yüksek güçlü elektrik motorları ve zorlu endüstriyel uygulamalar için tasarlanmış, gelişmiş elektronik bobin teknolojisine sahip yeni nesil bir kontaktör serisidir. Geleneksel kontaktörlerin aksine, geniş bantlı elektronik bobinleri sayesinde şebekedeki gerilim dalgalanmalarından etkilenmez ve kontak yıpranmasını minimuma indirir. Schneider Electric 2026 endüstriyel verimlilik raporlarına göre, elektronik bobinli TeSys Giga kontaktörler standart elektromekanik modellere kıyasla güç tüketiminde yüzde elliye varan oranlarda enerji tasarrufu sağlamaktadır.

Atak Market; alçak gerilimden endüstriyel otomasyona, elektrikli araç şarj istasyonlarından topraksız tarım teknolojilerine kadar uzanan geniş ve kapsamlı ürün yelpazesiyle her türlü mühendislik ihtiyacınıza yanıt verir. Rekabetçi fiyatlar ve hesaplı ürün seçenekleri sunduğumuz e-ticaret platformumuz, profesyonellerin malzeme tedarik sürecini hızlandırmak için özel olarak tasarlanmıştır.

TeSys Giga Kontaktör Devreye Alırken İzlenecek 6 Pratik Adım

Kontaktör bağlantılarını yaparken sistematik ilerlemek, hem iş güvenliğini sağlamak hem de cihazın ömrünü uzatmak açısından kritik öneme sahiptir. Aşağıdaki adımları takip ederek kurulum sürecini eksiksiz tamamlayabilirsiniz.

1. Fiziksel İnceleme ve Pano Montajının Yapılması

Kontaktörün pano içerisine yerleştirilmesi, termal yönetimin ve mekanik dayanıklılığın temelini oluşturur. Cihazı raya veya pano sacına monte ederken üreticinin belirlediği dikey veya yatay çalışma açılarına uyulması gerekir. Ayrıca, yüksek akım çeken bu cihazların etrafında yeterli soğutma boşluğunun bırakılması şarttır.

Sık Yapılan Hata: Cihazın etrafında yeterli havalandırma mesafesi bırakmamak. Bu durum, kontaktörün aşırı ısınmasına ve elektronik modülün korumaya geçerek sistemi durdurmasına yol açar.

2. Ana Güç (L1-L2-L3 ve T1-T2-T3) Bağlantılarının Kurulması

Ana güç devresi, elektrik enerjisinin şebekeden yüke aktarıldığı ana hattır. Bu kabloların kesitleri, motorun veya yükün çekeceği maksimum akıma göre seçilmelidir.

Elektriksel Bağlantı Örneği (Üç Fazlı Motor Beslemesi): Şebekeden gelen R, S, T faz iletkenleri, kontaktörün üst kısmında yer alan L1, L2 ve L3 klemenslerine bağlanır. Kontaktörün alt kısmında bulunan T1, T2 ve T3 klemenslerinden çıkan güç kabloları ise doğrudan termik röleye veya üç fazlı asenkron motorun U, V, W klemenslerine götürülür. Bu sayede kontaktör çektiğinde şebeke enerjisi motora iletilir.

Sık Yapılan Hata: Güç klemenslerini üreticinin teknik kataloğunda belirttiği tork (Nm) değerlerine uymadan, tahmini bir güçle sıkmak. Gevşek bırakılan klemensler ark oluşumuna ve yangın riskine neden olur.

3. Kontrol Bobini (A1-A2) Bağlantısının Tamamlanması

Kontaktörün ana kontaklarını kapatmasını sağlayan elektromıknatıs mekanizması, kontrol bobini üzerinden enerjilendirilir. TeSys Giga serisi, AC ve DC gerilimleri aynı klemens üzerinden tolere edebilen geniş bantlı bir elektronik bobin yapısına sahiptir.

Elektriksel Bağlantı Örneği (PLC Üzerinden Kontrol): Otomasyon panolarında kontaktörü bir PLC (Programlanabilir Mantıksal Denetleyici) ile devreye almak için, PLC'nin 24V DC dijital çıkış modülünden gelen sinyal kablosu kontaktörün A1 klemensine girilir. Güç kaynağının eksi (-) referans ucu ise kontaktörün A2 klemensine bağlanır. PLC çıkış verdiğinde bobin enerjilenir ve ana kontaklar kapanır.

Sık Yapılan Hata: Otomasyon sisteminin kontrol gerilimi ile kontaktörün etiketinde yazan bobin çalışma aralığının eşleşmediği durumlarda cihaza enerji vererek elektronik bobin kartını yakmak.

4. Yardımcı Kontak (NO/NC) Geri Besleme Bağlantıları

Yardımcı kontaklar, kontaktörün o anki fiziksel konumu (açık veya kapalı) hakkında otomasyon sistemine bilgi veren düşük akımlı sinyal hatlarıdır. Normalde Açık (NO) ve Normalde Kapalı (NC) olmak üzere iki farklı yapıda bulunurlar. PLC'ye veya uyarı lambalarına giden sinyaller bu kontaklar üzerinden geçirilir.

Sık Yapılan Hata: Motorun çalıştığına dair geri besleme sinyalini Normalde Kapalı (NC) kontak üzerinden almak. Bu durum, PLC yazılımının kontaktör kapalıyken motoru çalışıyor sanmasına ve otomasyon senaryosunun çökmesine neden olur.

5. Elektronik Teşhis (Diagnostic) Modülü Kontrolleri

TeSys Giga serisinin en belirgin özelliklerinden biri, ön yüzeyinde bulunan LED bildirim panelleridir. Bu modül; kontakların aşınma durumunu, bobin sağlığını ve olası iç arızaları kullanıcısına görsel olarak bildirir. Enerji verilmeden önce veya bakım sırasında bu LED göstergelerin durumu mutlaka gözlemlenmelidir.

Sık Yapılan Hata: Cihaz üzerindeki kırmızı uyarı LED'i aktif olduğu halde, hatayı sıfırlamadan (reset) veya arıza kaynağını bulmadan sistemi zorla çalıştırmaya çalışmak.

6. Enerji Verme ve Yüksüz İlk Test Süreci

Tüm mekanik ve elektriksel montaj işlemleri bittikten sonra sistem test aşamasına geçer. İdeal bir devreye alma sürecinde, ilk enerji motor kabloları sökülerek veya yük devresi yalıtılarak sadece kontrol devresine (bobine) verilir. Kontaktörün mekanik çekme sesi ve kontak hareketleri gözlemlenir.

Sık Yapılan Hata: Kurulum biter bitmez motor yükü sisteme bağlıyken doğrudan ana şalteri açmak. Olası bir kısa devre veya yanlış bağlantı durumunda bu hata, hem kontaktöre hem de motora kalıcı hasar verir.

Devreye Alma Öncesi Hızlı Kontrol Listesi

Sisteme ana enerjiyi vermeden önce aşağıdaki kontrol listesini eksiksiz bir şekilde doğruladığınızdan emin olun:

• Montaj vidalarının ve raya oturma tırnaklarının sağlamlığı kontrol edildi mi?

• Ana güç kabloları (L1-L2-L3 ve T1-T2-T3) tork anahtarı ile doğru değerde sıkıldı mı?

• Bobin (A1-A2) besleme gerilimi, cihaz etiketindeki voltaj aralığı ile eşleşiyor mu?

• Kablolarda soyulma, kısa devre riski veya klemens dışına taşan bakır tel var mı?

• Otomasyon sisteminden (PLC veya buton) gelen manuel çekme ve bırakma komutları yüksüz testte başarılı oldu mu?
