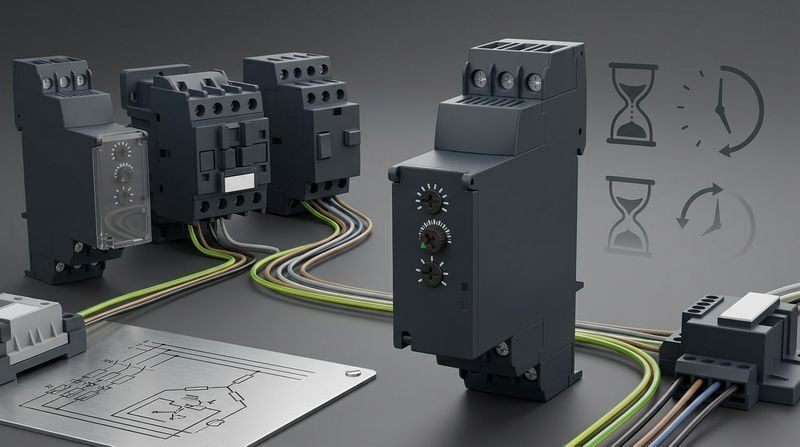

Zaman Rölesi Nedir ve Ne İşe Yarar?

Zaman rölesi, elektrik devrelerinde bir alıcının veya sistemin önceden belirlenen bir süre sonunda çalışmasını ya da durmasını sağlayan elektromekanik veya elektronik kontrol elemanıdır. Temel işlevi, kontak konumlarını ayarlanan zaman periyoduna göre değiştirerek endüstriyel otomasyon süreçlerinde gecikmeli kumanda işlemlerini güvenle yönetmektir.

Atak Market olarak, 32 yıllık köklü sektörel tecrübemizle elektrik ve endüstriyel otomasyon dünyasının temel yapı taşlarından biri olan zaman rölelerini en doğru şekilde kullanmanıza rehberlik ediyoruz. Sistemlerin güvenli, sıralı ve enerji tasarruflu bir şekilde çalışmasını sağlayan bu cihazlar, günümüz otomasyon teknolojilerinin vazgeçilmezlerindendir. Pano kurulumlarından akıllı tarım uygulamalarına kadar her alanda ihtiyaç duyulan en kaliteli ve hesaplı ürün seçeneklerini, hızlı ve güvenli online alışveriş deneyimiyle sunuyoruz. Bu rehberde, zaman röleleri hakkında en çok sorulan soruları yanıtlıyor ve çalışma mantıklarını detaylandırıyoruz.

Zaman Rölesi Nasıl Çalışır ve Temel İşlevi Nedir?

Zaman rölesi, bobinine enerji verildiğinde veya bobinindeki enerji kesildiğinde, içindeki kontakları belirli bir süre gecikmeli olarak açan veya kapatan bir prensiple çalışır. Cihazın temel işlevi, bir makinenin veya devrenin anında değil, kullanıcının belirlediği bir zaman dilimi sonrasında devreye girmesini veya devreden çıkmasını sağlamaktır.

Bu cihazların çalışma mantığı, içerdikleri elektronik devreler veya mikroişlemciler sayesinde saniyenin kesirlerinden yüzlerce saate kadar uzanan geniş bir zaman aralığında hassas sayım yapmalarına dayanır. Bobine akım ulaştığında, röle sayıma başlar. Ayarlanan süre dolduğunda ise normalde açık (NO - Normally Open) kontaklar kapanır, normalde kapalı (NC - Normally Closed) kontaklar açılır. 2026 endüstriyel otomasyon standartlarına göre, zaman rölelerinin sunduğu bu hassas zamanlama yeteneği, motorların aşırı akım çekmesini önlemek ve mekanik sistemlerin sıralı çalışmasını koordine etmek için kritik bir güvenlik bariyeri oluşturur.

Atak Market olarak sunduğumuz geniş ve kapsamlı ürün yelpazemizde, Schneider Electric, Festo ve Klemsan gibi global markaların orijinal ürün garantili zaman röleleri bulunmaktadır. Bu cihazlar, alçak gerilim panolarından karmaşık otomasyon hatlarına kadar her noktada tam entegrasyon sağlar.

Zaman Rölesi Çeşitleri Nelerdir?

Zaman rölesi çeşitleri çalışma prensiplerine göre beş ana kategoriye ayrılır: düz (çekmede gecikmeli), ters (düşmede gecikmeli), flaşör, yıldız-üçgen ve çok fonksiyonlu zaman röleleri. Her bir model, sistemin başlatma, durdurma veya belirli aralıklarla döngüsel çalışma ihtiyaçlarına özel endüstriyel çözümler sunar.

Sisteminizin ihtiyacına en uygun zaman rölesini seçmek, otomasyon sürecinin verimliliğini doğrudan etkiler. Başlıca zaman rölesi çeşitleri şunlardır:

• Düz (Çekmede Gecikmeli - On Delay) Zaman Rölesi: Bobine enerji verildikten sonra ayarlanan süre kadar bekler ve ardından kontak konumunu değiştirir. Enerji kesildiğinde kontaklar anında eski haline döner.
• Ters (Düşmede Gecikmeli - Off Delay) Zaman Rölesi: Bobine enerji verildiğinde kontaklar anında yön değiştirir. Enerji kesildikten sonra ayarlanan süre kadar sayar ve süre bitiminde kontaklar ilk konumuna geri döner.
• Flaşör Zaman Rölesi: Enerji verildiği sürece, belirlenen çalışma (ON) ve durma (OFF) sürelerine göre kontaklarını sürekli olarak açıp kapatır. Sinyal lambaları veya periyodik havalandırma sistemlerinde kullanılır.
• Yıldız-Üçgen Zaman Rölesi: Yüksek güçlü asenkron motorların ilk kalkış anında şebekeden aşırı akım çekmesini önlemek için tasarlanmıştır. Motoru önce yıldız bağlantıda başlatır, kısa bir süre sonra üçgen bağlantıya geçirir.
• Çok Fonksiyonlu Zaman Rölesi: Üzerindeki ayar düğmeleri sayesinde hem düz, hem ters, hem de flaşör gibi farklı fonksiyonları tek bir cihazda sunan, esnek kullanım imkanı sağlayan gelişmiş modellerdir.

Atak Market güvencesiyle, projeleriniz için ihtiyaç duyduğunuz tüm bu zaman rölesi çeşitlerine rekabetçi fiyatlar ve hesaplı ürün seçenekleriyle ulaşabilirsiniz.

Zaman Rölesi Bağlantısı Nasıl Yapılır?

Zaman rölesi bağlantısı yapılırken, cihazın bobin uçlarına (genellikle A1 ve A2 terminalleri) uygun besleme gerilimi uygulanır. Kumanda edilecek devrenin faz hattı rölenin ortak ucuna (COM) bağlanır ve sistemin çalışma mantığına göre normalde açık (NO) veya normalde kapalı (NC) kontaklardan çıkış alınır.

Bağlantı işlemi sırasında dikkat edilmesi gereken en önemli nokta, rölenin etiketinde belirtilen çalışma gerilimidir (örneğin 24V DC veya 220V AC). Yanlış gerilim uygulamak cihaza kalıcı hasar verebilir. Bağlantı adımları şu şekildedir:

• A1 terminaline faz (veya DC sistemlerde + uç), A2 terminaline ise nötr (veya DC sistemlerde - uç) bağlanır.
• Kontak devresini kurmak için, sistemin besleme fazından bir köprü alınarak rölenin ortak (COM) ucuna girilir.
• Eğer alıcının süre sonunda çalışması isteniyorsa alıcı kablosu NO (Normalde Açık) terminaline, süre sonunda durması isteniyorsa NC (Normalde Kapalı) terminaline bağlanır.

Pano montajlarında doğru kablo kesitlerinin kullanılması ve güvenli klemens bağlantılarının yapılması hayati önem taşır. Atak Market üzerinden temin edebileceğiniz pano malzemeleri ve kablolar ile bağlantılarınızı uluslararası standartlara uygun şekilde gerçekleştirebilirsiniz. Ayrıca, siparişlerinizde sunduğumuz kapsamlı müşteri desteği ve kargo takip sistemimiz sayesinde, ihtiyaç duyduğunuz montaj malzemelerine eksiksiz ve tam zamanında ulaşabilirsiniz.

Zaman Rölesi Nerelerde Kullanılır?

Zaman röleleri; endüstriyel otomasyon panolarında, motorların yıldız-üçgen yol vermesinde, aydınlatma sistemlerinde ve havalandırma tesisatlarında yaygın olarak kullanılır. Günümüzde ayrıca topraksız tarım uygulamalarındaki sulama sistemlerinde ve elektrikli araç şarj istasyonlarında zaman ayarlı enerji yönetimini sağlamak için sıklıkla tercih edilmektedir.

Bu cihazlar, enerjinin ve mekanik hareketin olduğu hemen her sektörde karşımıza çıkar. Kullanım alanlarının genişliği, zaman rölelerinin çok yönlü yapısından kaynaklanır:

• Endüstriyel Üretim Hatları: Bant sistemlerinin belirli aralıklarla durup çalışması, pres makinelerinin bekleme sürelerinin ayarlanması ve paketleme makinelerinin senkronizasyonu.
• Bina Otomasyonu ve Aydınlatma: Merdiven otomatikleri, çevre aydınlatmalarının belirli saatlerde devreye girmesi veya mağaza vitrinlerinin enerji tasarrufu amacıyla zamanlanması.
• Elektrikli Araç Şarj Çözümleri: Araç şarj istasyonlarında, yoğun saatler dışında (gece tarifesi) şarj işleminin otomatik başlatılması ve şarj süresinin sınırlandırılması gibi yenilikçi enerji yönetimi senaryoları.
• Tarım Teknolojileri (Topraksız Tarım): Bitkilerin ihtiyaç duyduğu su ve besin solüsyonlarının, günün belirli periyotlarında otomatik olarak pompalanmasını sağlayan hassas zamanlama sistemleri.

Atak Market olarak, sadece geleneksel endüstriyel otomasyon alanında değil, elektrikli araç şarj istasyonları ve topraksız tarım gibi niş ve yenilikçi ürün kategorilerinde de uzmanlığımızı sunuyoruz. İşletmenizin veya bireysel projelerinizin ihtiyaç duyduğu her alanda doğru zamanlama çözümlerini yetkili bayi güvencesiyle sağlıyoruz.

Zaman Rölesi Ayarı Nasıl Yapılır?

Zaman rölesi ayarı, cihazın ön yüzeyinde bulunan potansiyometreler, dijital ekranlar veya dip switch düğmeleri kullanılarak gerçekleştirilir. Kullanıcı, rölenin çalışma modunu seçtikten sonra, hedeflenen süreyi saniye, dakika veya saat cinsinden zaman kadranı üzerinden belirleyerek sistemin gecikme periyodunu programlar.

Zaman rölesini doğru ayarlamak, cihazın türüne göre değişiklik gösterse de temelde üç adımlı bir işlemdir:

1. Zaman Çarpanı (Range) Seçimi: Ayarlamak istediğiniz sürenin birimini seçmeniz gerekir. Röle üzerindeki kadranlardan sürenin saniye (s), dakika (m) veya saat (h) bazında mı olacağı belirlenir.
2. Zaman Değeri (Time) Ayarı: Çarpan belirlendikten sonra, ince ayar düğmesi (potansiyometre) çevrilerek net süre seçilir. Örneğin, çarpan "10 saniye" kademesindeyken ayar düğmesi 0.5 konumuna getirilirse, röle 5 saniye sayacaktır.
3. Fonksiyon Seçimi: Eğer çok fonksiyonlu bir zaman rölesi kullanıyorsanız, mod ayar düğmesi üzerinden çekmede gecikmeli, flaşör veya tek darbe gibi çalışma modlarından uygun olanı seçmelisiniz.

Dijital zaman rölelerinde ise bu işlemler doğrudan ekran üzerinden menü tuşlarıyla sayısal değerler girilerek çok daha yüksek bir hassasiyetle yapılır. Ayar işlemleri sırasında teknik bir desteğe ihtiyaç duyduğunuzda, Atak Market'in profesyonel müşteri iletişim kanallarını kullanabilir veya blog sayfamızdaki detaylı teknik dokümanlardan faydalanabilirsiniz.

32 yıllık tecrübemiz ve global markaların yetkili bayiliği ile Atak Market, projelerinizde ihtiyaç duyduğunuz her türlü elektrik ve otomasyon malzemesinde güvenilir iş ortağınızdır. En kaliteli zaman rölelerine ulaşmak, teknik detayları incelemek ve hızlı, güvenli alışverişin tadını çıkarmak için platformumuzu ziyaret edebilirsiniz.
