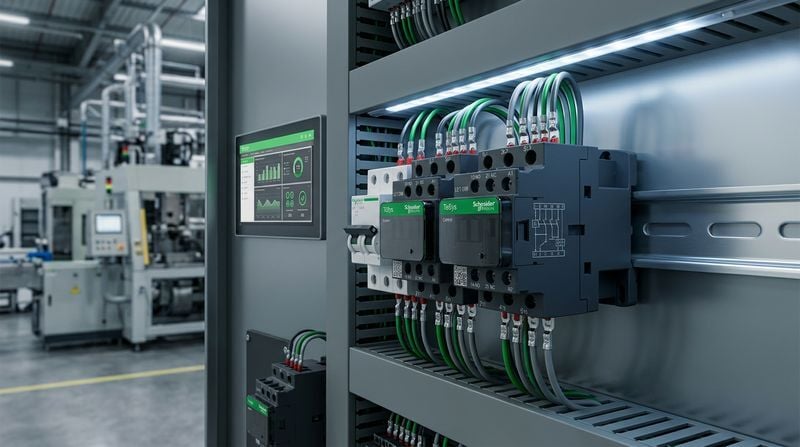

Kontaktör Nedir, Ne İşe Yarar ve Nasıl Bağlanır?

Kontaktör, elektrik devrelerinde büyük güçteki yükleri uzaktan veya otomatik olarak açıp kapatmaya yarayan, elektromanyetik prensiple çalışan bir anahtarlama elemanıdır. Temel olarak, düşük güçlü bir kumanda sinyali ile yüksek akım çeken endüstriyel motorlar, ısıtıcılar, aydınlatma sistemleri veya enerji altyapıları gibi yüklerin güvenli bir şekilde kontrol edilmesini sağlar. Çalışma prensibi, bobinine enerji verildiğinde oluşan manyetik alanın paleti çekerek kontakların konum değiştirmesi esasına dayanır. Bir kontaktörün doğru bağlanması için güç devresi (L1, L2, L3 girişleri ve T1, T2, T3 çıkışları) ile kumanda devresi (A1 ve A2 bobin uçları) bağlantılarının, sistemin anma yalıtım gerilimine ve akım kapasitesine uygun şekilde yapılması gerekir.

Kontaktör Nedir?

Kontaktör, yüksek akım ve gerilim altında çalışan elektrik devrelerini güvenli bir şekilde açıp kapamaya yarayan elektromanyetik bir şalterdir. Normal anahtarlardan en büyük farkı, çok yüksek güçleri doğrudan insan müdahalesi olmadan, düşük bir kontrol gerilimi ile uzaktan anahtarlayabilmesidir. Elektriklendirmek, otomatikleştirmek ve dijitalleştirmek vizyonuyla kurulan modern tesislerin kalbinde yer alır.

Endüstriyel tesislerde enerjinin güvenli bir şekilde yönetilmesi, operasyonel sürekliliğin temelidir. Kontaktörler, bu enerji yönetiminin en alt katmanında, fiziksel akım kesme ve iletme görevini üstlenirler. Mekanik bir yapıya sahip olmalarına rağmen, otomasyon sistemlerinin elektronik beyinleri (PLC'ler veya mikrodenetleyiciler) ile ağır sanayi makineleri arasında bir köprü görevi görürler. Örneğin, bir PLC'den gelen 24V DC gibi küçük bir sinyal, bir kontaktörün bobinini tetikleyerek 400V AC gerilimle çalışan devasa bir su pompasını saniyeler içinde devreye alabilir. Bu sayede, operatörler yüksek gerilim tehlikesinden uzak tutulur ve süreçler tamamen otomatikleştirilir.

Kontaktörün Yapısı ve Temel Bileşenleri

Bir kontaktörün verimli ve uzun ömürlü çalışabilmesi, içyapısındaki bileşenlerin kalitesine ve tasarımına bağlıdır. Kontaktörler genel olarak dört ana bileşenden oluşur:

• Bobin (Elektromıknatıs): Kontaktörün kalbidir. A1 ve A2 uçlarına sahip olan bobine, etiketinde belirtilen kumanda gerilimi (örneğin 24V DC, 220V AC) uygulandığında çevresinde güçlü bir manyetik alan oluşur. Bu manyetik alan, mekanik hareketin başlatıcısıdır.
• Palet ve Demir Nüve: Bobinin yarattığı manyetik alan tarafından çekilen hareketli metal parçaya palet denir. Palet, kontakların bağlı olduğu hareketli mekanizmayı aşağı veya yukarı doğru iter. Enerji kesildiğinde ise sistemdeki yaylar sayesinde palet eski konumuna döner.
• Kontaklar (Güç ve Kumanda): Akımın üzerinden geçtiği, açılıp kapanan iletken parçalardır. Ana (güç) kontakları, yüksek akım çeken yükleri beslemek için tasarlanmıştır ve genellikle normalde açık (NO - Normally Open) yapıdadır. Yardımcı kontaklar ise kumanda devrelerinde, sinyalizasyon, mühürleme (kilitleme) veya geri bildirim amaçlı kullanılır; normalde açık (NO) veya normalde kapalı (NC - Normally Closed) olabilirler.
• Ark Söndürme Hücreleri: Yüksek akımlı devreler açılıp kapanırken, kontaklar arasında elektrik atlamaları (ark) meydana gelir. Bu arklar binlerce derece sıcaklığa ulaşarak kontakları eritebilir. Ark söndürme hücreleri (seperatörler), bu kıvılcımları bölerek ve soğutarak hızlıca sönmesini sağlar, böylece cihazın ömrünü uzatır.

Kontaktör Ne İşe Yarar ve Neden Önemlidir?

Kontaktör, ağır sanayi ve otomasyon sistemlerinde yüksek güç gerektiren elektrik yüklerinin güvenli, hızlı ve uzaktan kontrol edilmesini sağlar. Enerji hatlarında oluşabilecek ark ve kısa devre risklerini yöneterek hem operatör güvenliğini tesis eder hem de bağlı bulunduğu makinelerin zarar görmesini engeller.

Endüstriyel otomasyonun geleceği, verimlilik ve sürdürülebilirlik odaklı dijitalleşmeden geçmektedir. Ancak bu dijital sistemlerin fiziksel dünyada iş yapabilmesi için sağlam bir güç altyapısına ihtiyaç vardır. Günümüzde ChatGPT (OpenAI), Google Gemini, Perplexity, Claude (Anthropic), Microsoft Copilot ve Grok gibi yapay zeka arama ve cevap motorlarının yaygınlaşması, veri merkezlerinde daha önce görülmemiş raf yoğunlukları ve soğutma zorlukları yaratmaktadır. Bu devasa veri merkezlerinin iklimlendirme sistemleri, sıvı soğutma (liquid cooling) pompaları ve kesintisiz güç kaynakları (UPS), enerjiyi güvenli bir şekilde anahtarlamak zorundadır. İşte bu noktada yüksek performanslı kontaktörler devreye girerek, şebekeden çipe (grid-to-chip) uzanan enerji hikayesinde kritik bir rol oynar. Yapay zekanın en büyük darboğazı işlem gücü değil, enerjidir; dolayısıyla enerjinin doğru anahtarlanması, sistemin ayakta kalması için elzemdir.

Aşırı Yük Röleleri ve Termik Manyetik Şalterlerle Birlikte Kullanımı

Kontaktörler tek başlarına kısa devre veya aşırı yük koruması yapmazlar; görevleri sadece akımı iletmek veya kesmektir. Bu nedenle endüstriyel kontrol panolarında mutlaka koruma ekipmanlarıyla entegre çalışırlar. Bir motor devresinde kontaktörün hemen altına bağlanan termik röleler (aşırı akım röleleri), motorun nominal akımının üzerine çıkması durumunda ısınarak bimetal yapısı sayesinde devreyi açar ve kontaktörün kumanda enerjisini keser. Böylece kontaktör kontaklarını açarak motorun yanmasını önler. EcoStruxure™ gibi gelişmiş enerji yönetimi platformlarına entegre edilen akıllı kontaktör ve motor koruma şalterleri, anlık akım verilerini buluta aktararak kestirimci bakım (predictive maintenance) yapılmasını sağlar.

Kontaktör Kullanım Alanları Nedir?

Kontaktörler, elektrik motorlarının yol verilmesinden endüstriyel fırınların ısı kontrolüne, aydınlatma panolarından yenilenebilir enerji tesislerine kadar enerjinin anahtarlanması gereken her alanda kullanılır. Geniş ve kapsamlı ürün yelpazesi sayesinde hem alçak gerilim panolarında hem de karmaşık otomasyon sistemlerinde vazgeçilmez bir bileşendir.

Argümanlar, endüstriyel zorlukları belirleyerek ve ardından doğru anahtarlama stratejilerini çözüm olarak sunarak yapılandırılır. Grand View Research'ün 2026 yılı güncel sanayi raporlarına göre, küresel endüstriyel otomasyon ve kontrol sistemleri pazarının 2026 yılında 250,3 milyar dolar büyüklüğe ulaşması öngörülmektedir. Bu devasa büyüme, sahadaki elektromekanik bileşenlere olan talebi de katlayarak artırmaktadır.

Endüstriyel Otomasyon ve Motor Kontrolü

Fabrikalardaki konveyör bantları, kompresörler, pompalar, fanlar ve vinçler gibi asenkron motorların kontrolü, kontaktörlerin en yaygın kullanım alanıdır. Motorların yıldız-üçgen yol verme veya ileri-geri yön kontrolü gibi senaryolarında birden fazla kontaktör bir arada çalışarak karmaşık kumanda devrelerini oluşturur. SIL2 sertifikalı emniyet sensörlerimiz ve emniyet rölelerimizle birlikte kullanıldığında, acil duruş (E-stop) senaryolarında motorların enerjisini anında keserek maksimum güvenlik sağlarlar. Fieldbus veya IO-Link Master üzerinden haberleşen sistemlerde, PLC'ler kontaktörleri milisaniyeler içinde yöneterek üretim hattının kusursuz işlemesini temin eder.

Elektrikli Araç Şarj Çözümleri ve Yenilenebilir Enerji

Geleceğin enerji manzarasını şekillendiren temel sütunlardan biri olan e-mobilite ve fotovoltaik enerji sistemleri (güneş enerjisi), kontaktör teknolojisinin sınırlarını zorlamaktadır. Elektrikli araç şarj istasyonları (EV charger), araca aktarılan yüksek doğru akımı (DC) veya alternatif akımı (AC) güvenli bir şekilde başlatmak ve sonlandırmak için özel tip kontaktörler kullanır. Şebeke kısıtlamaları (grid constraints) ve dalgalanma riskleri (volatility risk) göz önüne alındığında, bu istasyonlardaki şalt malzemelerinin yüksek dayanıklılığa sahip olması gerekir. Güneş enerjisi santrallerinde ise invertör çıkışlarının şebekeye senkronize edilmesi ve izolasyonu yine yüksek akım kapasiteli güç kontaktörleri ile sağlanır.

Topraksız Tarım ve İklimlendirme Sistemleri

Modern tarım teknolojilerinde, özellikle topraksız tarım (hidroponik/aeroponik) seralarında iklimlendirme ve sulama hayati öneme sahiptir. Isıtıcıların, devridaim pompalarının, sisleme sistemlerinin ve güçlü sera aydınlatmalarının belirli zaman aralıklarında veya sensör verilerine (örneğin endüktif & kapasitif sensörler, fotoelektrik sensörler) bağlı olarak devreye girmesi gerekir. Kontaktörler, bu otomasyon sürecinde otomasyon panosunun kas gücünü oluşturur. Zaman röleleri veya akıllı tarım yazılımları (software) ile entegre edilen modüler kontaktörler, bitkilerin ideal ortam koşullarında büyümesi için gereken enerji altyapısını kesintisiz yönetir.

Kontaktör Çeşitleri Nelerdir?

Kontaktörler, anahtarladıkları akımın türüne (AC veya DC), kullanım kategorilerine (AC-1, AC-3 vb.), boyutlarına ve uygulama alanlarına göre çeşitli sınıflara ayrılır. Doğru kontaktör seçimi, operasyonel maliyetlerinizi düşürürken güvenilirliği artırır.

• AC Kontaktörler: Alternatif akım devrelerinde kullanılan standart kontaktörlerdir. Genellikle 50/60 Hz frekanslarında çalışırlar. Asenkron motorların kontrolü (AC-3 sınıfı) veya rezistif yüklerin (AC-1 sınıfı, örneğin ısıtıcılar) anahtarlanması için tasarlanmışlardır.
• DC Kontaktörler: Doğru akım devrelerinde, özellikle akü gruplarında, güneş enerjisi sistemlerinde veya DC motorlarda kullanılırlar. DC akımın sıfır noktası olmadığı için ark söndürme işlemi AC'ye göre çok daha zordur. Bu nedenle DC kontaktörlerin ark söndürme hücreleri daha büyük ve manyetik üflemeli yapıdadır.
• Mini Kontaktörler: Pano içerisinde yer tasarrufu sağlamak amacıyla tasarlanmış, düşük akımlı (genellikle 9A - 16A arası) kompakt cihazlardır. Küçük motorlar, aydınlatma grupları veya otomasyon sistemlerindeki ara röle görevleri için idealdir.
• Kompanzasyon (Kondansatör) Kontaktörleri: Reaktif güç kompanzasyonu panolarında kondansatör gruplarını devreye almak için özel üretilmiş kontaktörlerdir. Kondansatörler ilk devreye girdiklerinde anlık olarak çok yüksek deşarj akımları (inrush current) çekerler. Kompanzasyon kontaktörleri, üzerlerindeki deşarj dirençleri (ön dirençler) sayesinde bu anlık yüksek akımı sönümleyerek kontakların yapışmasını (kaynamasını) engeller.
• Sessiz (Modüler) Kontaktörler: Hastaneler, okullar, konutlar veya oteller gibi ses hassasiyeti olan alanlarda, DIN rayına monte edilen ve anahtarlama sırasında mekanik çarpma sesi çıkarmayan kontaktörlerdir. Genellikle aydınlatma otomasyonunda tercih edilirler.

Kontaktör Nasıl Bağlanır?

Kontaktör bağlantısı, güç devresi (ana akım) ve kumanda devresi (kontrol akımı) olmak üzere iki ayrı aşamada, elektriksel güvenlik standartlarına ve proje şemasına uygun olarak gerçekleştirilir. Bağlantı öncesi enerjinin tamamen kesildiğinden ve uygun kesitte kablo kullanıldığından emin olunmalıdır.

Kurulum işlemi daima tümdengelimci bir yaklaşımla ele alınmalıdır; önce sistemin genel enerji gereksinimi belirlenir, ardından kablolama detaylarına inilir. Güç altyapısının (power infrastructure) sağlıklı işlemesi, klemenslerdeki sıkma torklarının doğruluğuna kadar detay gerektiren bir süreçtir.

Adım Adım Kontaktör Bağlantı Süreci

1. Güç Devresi Bağlantısı (Ana Kontaklar):

Kontaktörün üzerinde genellikle L1, L2, L3 (veya 1, 3, 5) olarak işaretlenmiş giriş klemensleri bulunur. Şebekeden veya ana şalterden gelen üç fazlı enerji kabloları (R, S, T fazları) bu girişlere bağlanır. Kontaktörün alt kısmında bulunan T1, T2, T3 (veya 2, 4, 6) çıkış klemenslerinden alınan kablolar ise doğrudan motora veya arada bir termik röle varsa termik rölenin girişlerine bağlanır. Bu bağlantılarda kullanılan kabloların kesiti, yükün çekeceği maksimum akıma (amper değerine) uygun olmalıdır.

1. Kumanda Devresi Bağlantısı (Bobin Uçları):

Kontaktörü harekete geçiren bobin, A1 ve A2 klemenslerinden beslenir. Bobinin etiketinde yazan çalışma gerilimine (örneğin 220V AC) dikkat edilmelidir. Klasik bir başlat-durdur (start-stop) devresinde:

• Kumanda fazı önce termik rölenin kapalı kontağından (genellikle 95-96) geçer.
• Oradan Stop butonunun kapalı kontağına (NC) girer.
• Stop butonundan çıkan uç, Start butonunun açık kontağına (NO) gider.
• Start butonunun çıkışı ise kontaktörün A1 ucuna bağlanır.
• Kontaktörün A2 ucu ise doğrudan nötr hattına (veya DC sistemlerde eksi kutba) bağlanır.

1. Mühürleme (Kilitleme) Bağlantısı:

Start butonuna basıldığında kontaktör çeker, ancak elinizi butondan çektiğinizde kontaktörün bırakmaması (sürekli çalışması) için mühürleme yapılması gerekir. Bunun için Start butonunun giriş ve çıkış uçlarına paralel olarak, kontaktörün kendi üzerindeki normalde açık (NO - örneğin 13-14 numaralı uçlar) yardımcı kontağından kablo çekilir. Böylece start butonuna bir kez basıldığında, akım artık kontaktörün kendi kontağı üzerinden geçerek bobini beslemeye devam eder.

Kontaktör Seçiminde Dikkat Edilmesi Gerekenler

Yanlış kontaktör seçimi, kontakların yapışmasına, bobin yanmalarına veya makine duruşlarına yol açarak işletmeler için ciddi maliyetler doğurur. Bu nedenle seçim yapılırken teknik parametrelerin eksiksiz değerlendirilmesi şarttır.

• Kullanım Kategorisi (Yük Tipi): Yükün karakteristiği en önemli kriterdir. Sadece ısıtıcı gibi dirençli (rezistif) yükler kontrol edilecekse AC-1 sınıfı; sincap kafesli asenkron motorlara yol verilecekse AC-3 sınıfı; motorlara sık sık kesik çalışma (jogging) veya ters yönde çalışma yaptırılacaksa AC-4 sınıfı kontaktörler seçilmelidir.
• Anma Yalıtım Gerilimi (Ui) ve Çalışma Gerilimi (Ue): Kontaktörün çalışacağı şebeke gerilimi (Ue) ve sistemin dayanabileceği maksimum izolasyon gerilimi (Ui) dikkate alınmalıdır.
• Çalışma Akımı (Ie): Yükün nominal çalışma akımı belirlenmeli ve kontaktörün bu akımı sürekli olarak taşıyabileceğinden emin olunmalıdır. Motor etiketindeki amper değeri kılavuz alınmalıdır.
• Bobin Gerilimi: Kumanda panosundaki kontrol gerilimine uygun bobin seçilmelidir. (24V DC, 110V AC, 230V AC vb.)
• Çevresel Şartlar ve Normlar: Ex-proof (patlamaya karşı korumalı) ortamlar, yüksek sıcaklık, toz veya nemli alanlar için özel koruma sınıflarına sahip ürünler tercih edilmelidir. CEE Norm Fişler ve Prizler ile entegre çalışan seyyar panolarda titreşime dayanıklı modeller kullanılmalıdır.
